مرحله 1 : آیپد خود را برای باز کردن آماده کنید
-

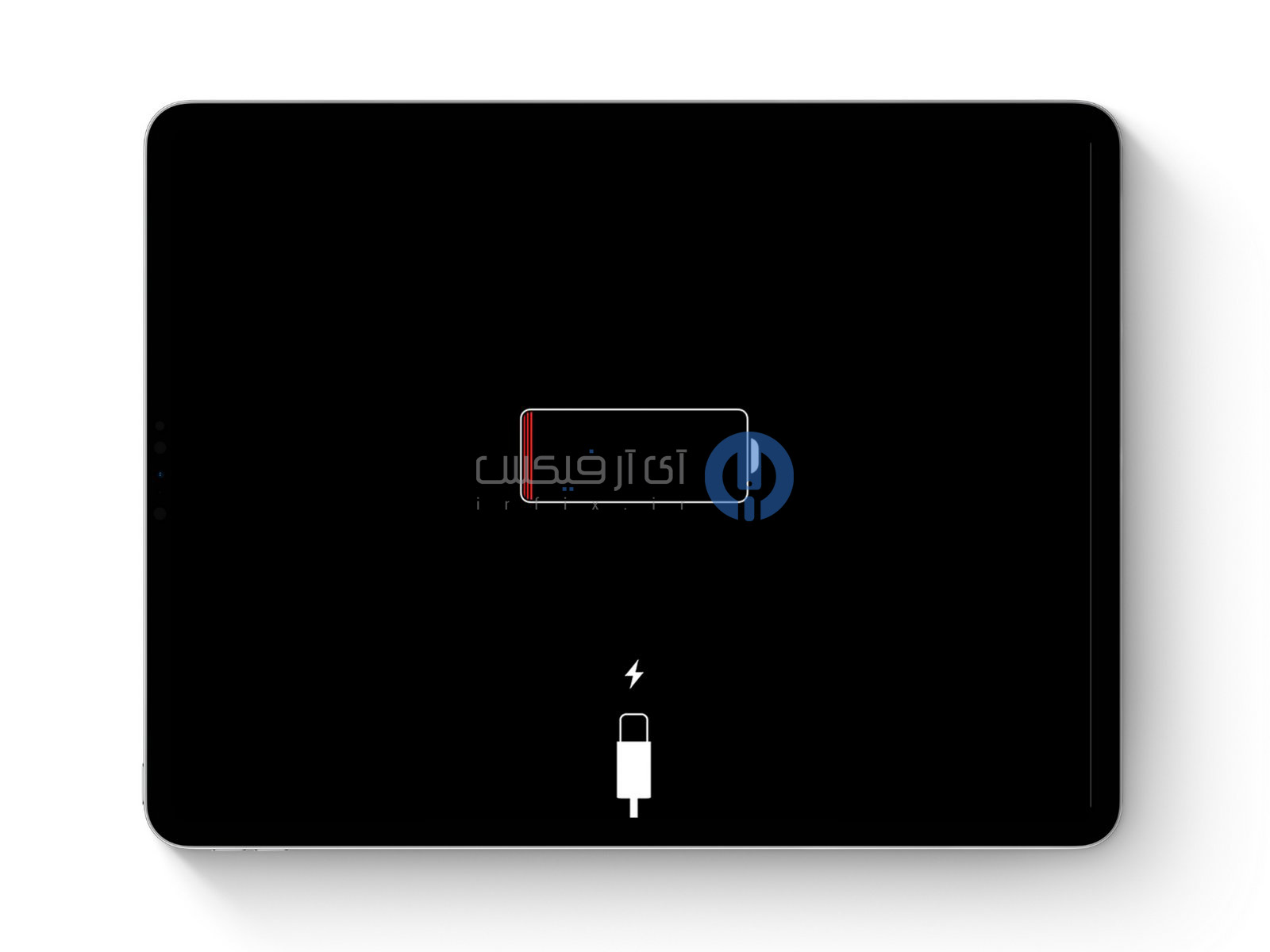

پیش از انجام تعمیرات، اجازه دهید که که شارژ باتری دستگاه به طور کامل تخلیه شود. یک باتری دارای شارژ در صورتی که حین تعمیرات آسیب ببیند ممکن است دچار آتشسوزی شود.
-
تمام کابلها را دربیاورید و دستگاه آیپد خود را به طور کامل خاموش کنید.
مرحله 2 : لبه¬ی سمت چپ را گرم کنید
-

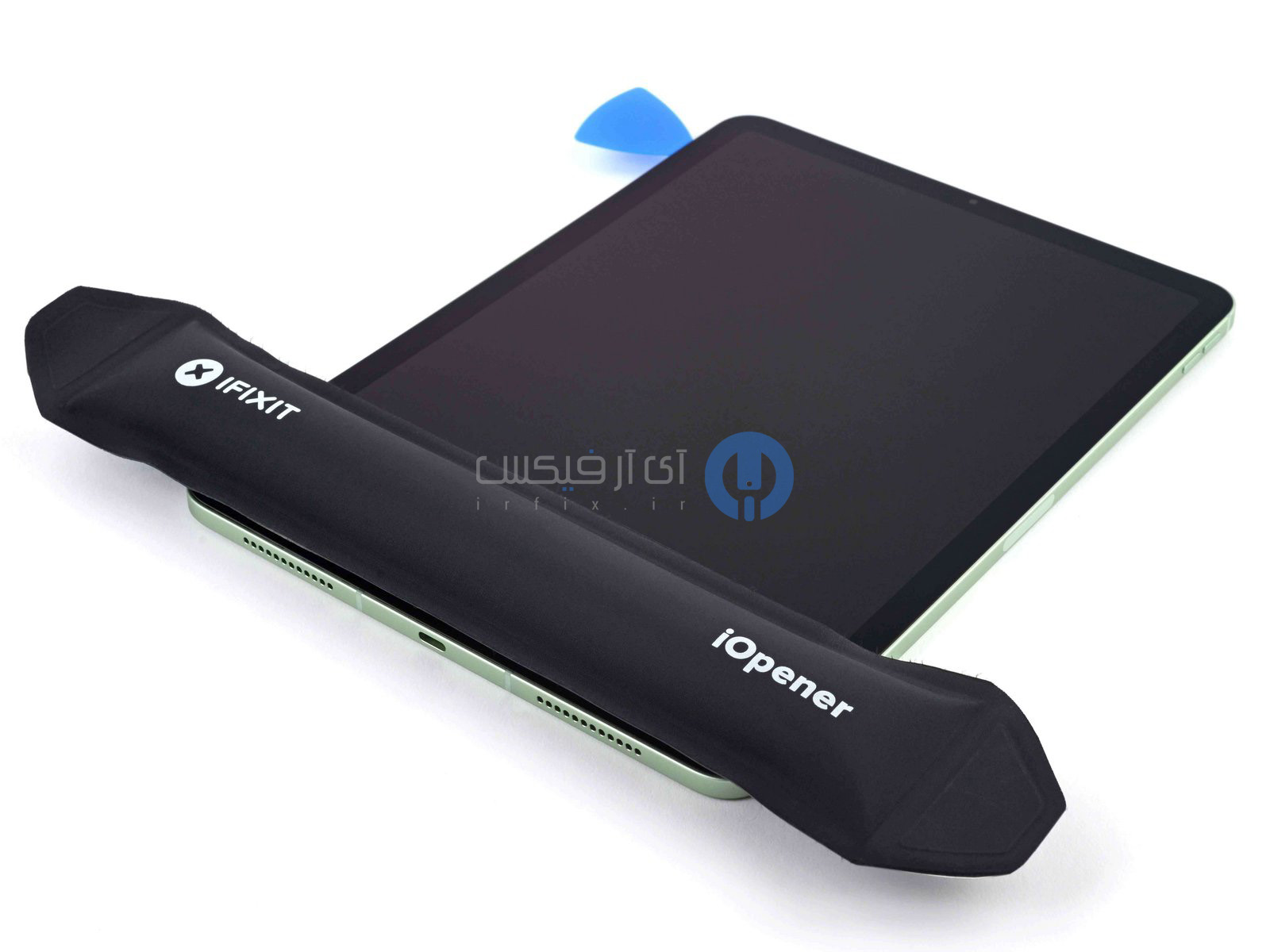

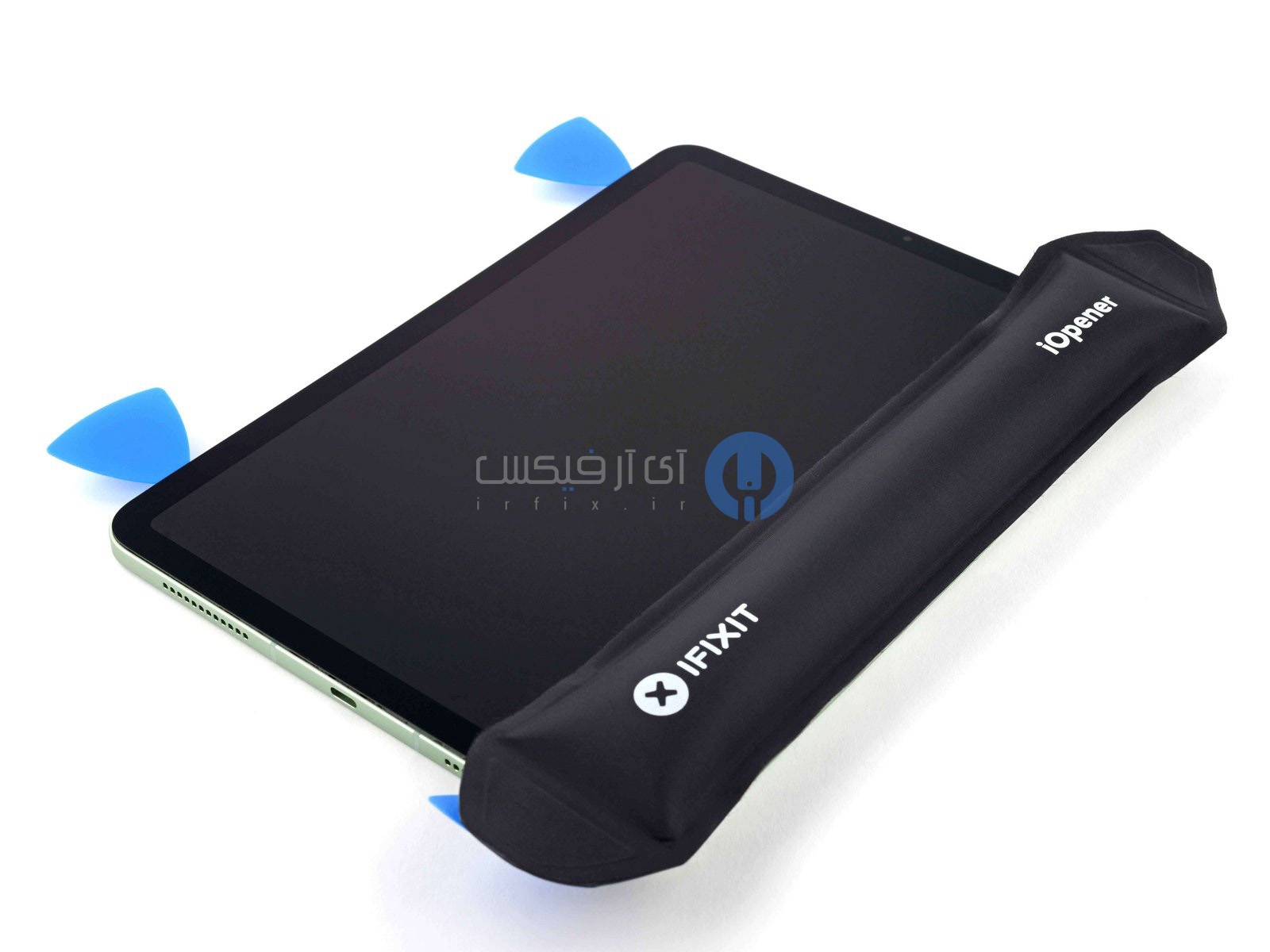

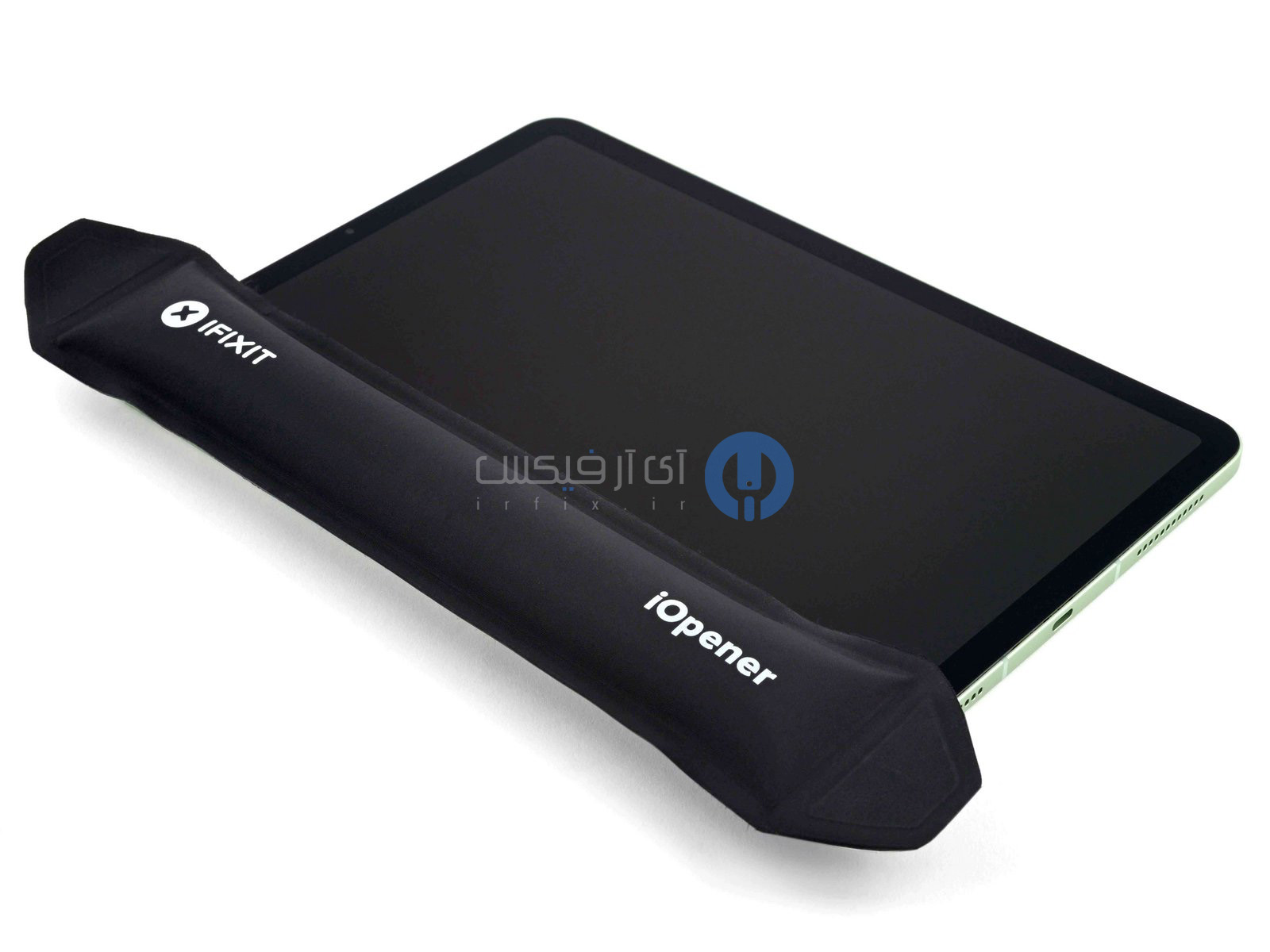

یک ابزار قاببازکن iOpener را گرم کرده و برای مدت دو دقیقه بر روی لبهی سمت چپ دستگاه قرار دهید.
-
به جای آن میتوانید از سشوار مو، سشوار صنعتی یا هیتر استفاده کنید. البته توجه داشته باشید که حرارت بیش از حد ممکن است به صفحهی نمایش یا باتری داخلی آسیب برساند. در نتیجه باید با احتیاط کامل کار را ادامه دهید.
مرحله 3 : اطلاعات مربوط به صفحه¬ی نمایش
-

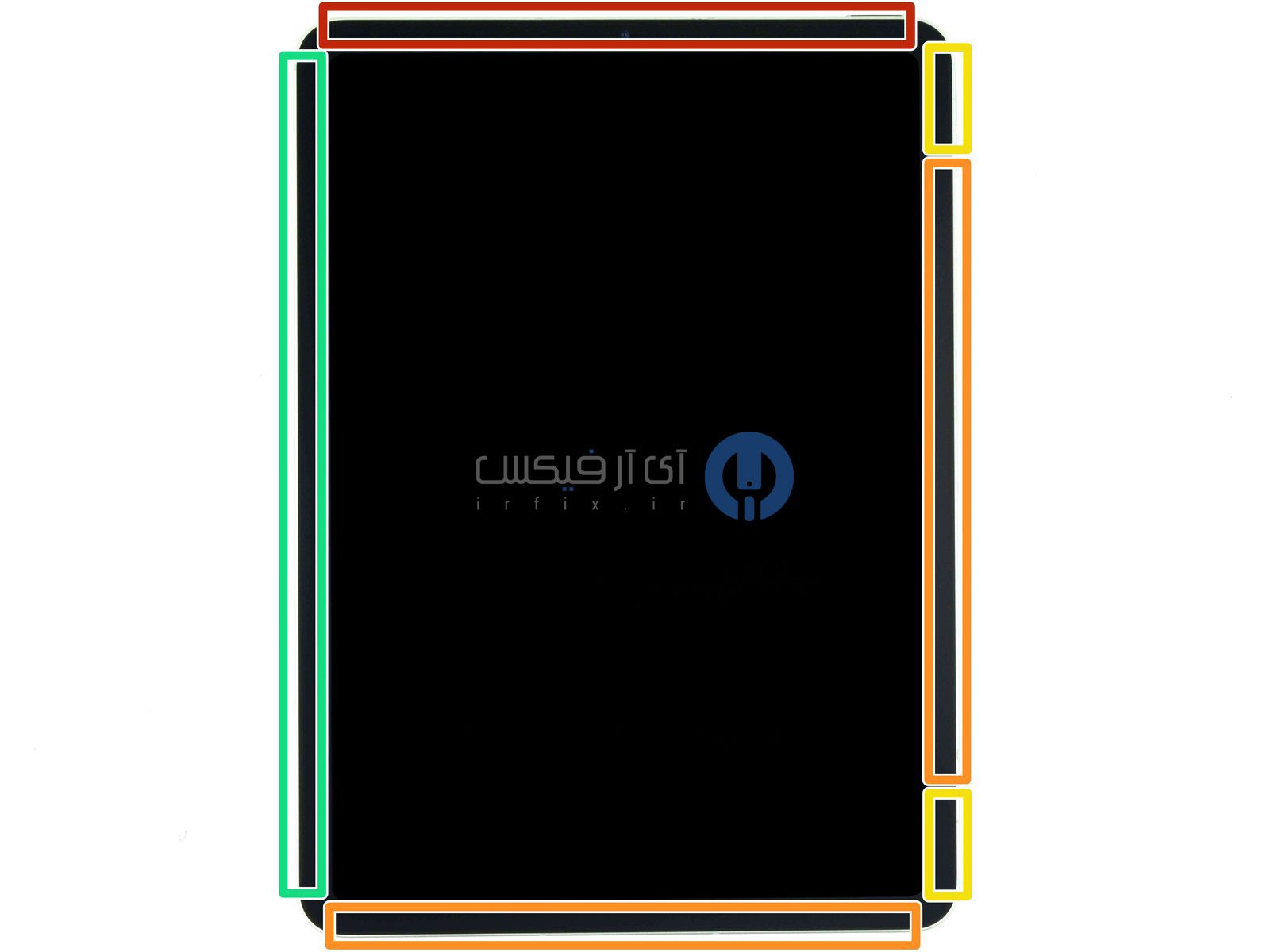

هرچند ممکن است که دستگاه آیپد شما از بیرون یکپارچه بهنظر برسد، ولی قطعات ظریفی زیر قسمتهایی از صفحهی نمایش قرار دارند. برای جلوگیری از آسیب رسیدن به آنها، به دقت دستورالعملها را دنبال کنید و هنگام باز کردن دستگاه به قسمتهای مشخصشده توجه ویژه نمایید:
-
ماژول دوربین و سنسورهای نور محیط (رنگ قرمز)
-
کابلهای صفحهی نمایش (رنگ نارنجی)
-
آهنرباهای صفحه (رنگ زرد)
-
لبههای صفحه (رنگ سبز)
مرحله 4 : دستورالعمل¬های مربوط به ابزار قاب¬بازکن Anti-Clamp
-
سه مرحلهی بعدی نحوهی استفاده از ابزارAnti-Clamp را برای سهولت بیشتر روند باز کردن دستگاه نشان میدهند. در صورتی که از این ابزار استفاده نمیکنید، میتوانید از سه مرحلهی پیش رو بگذرید.
-

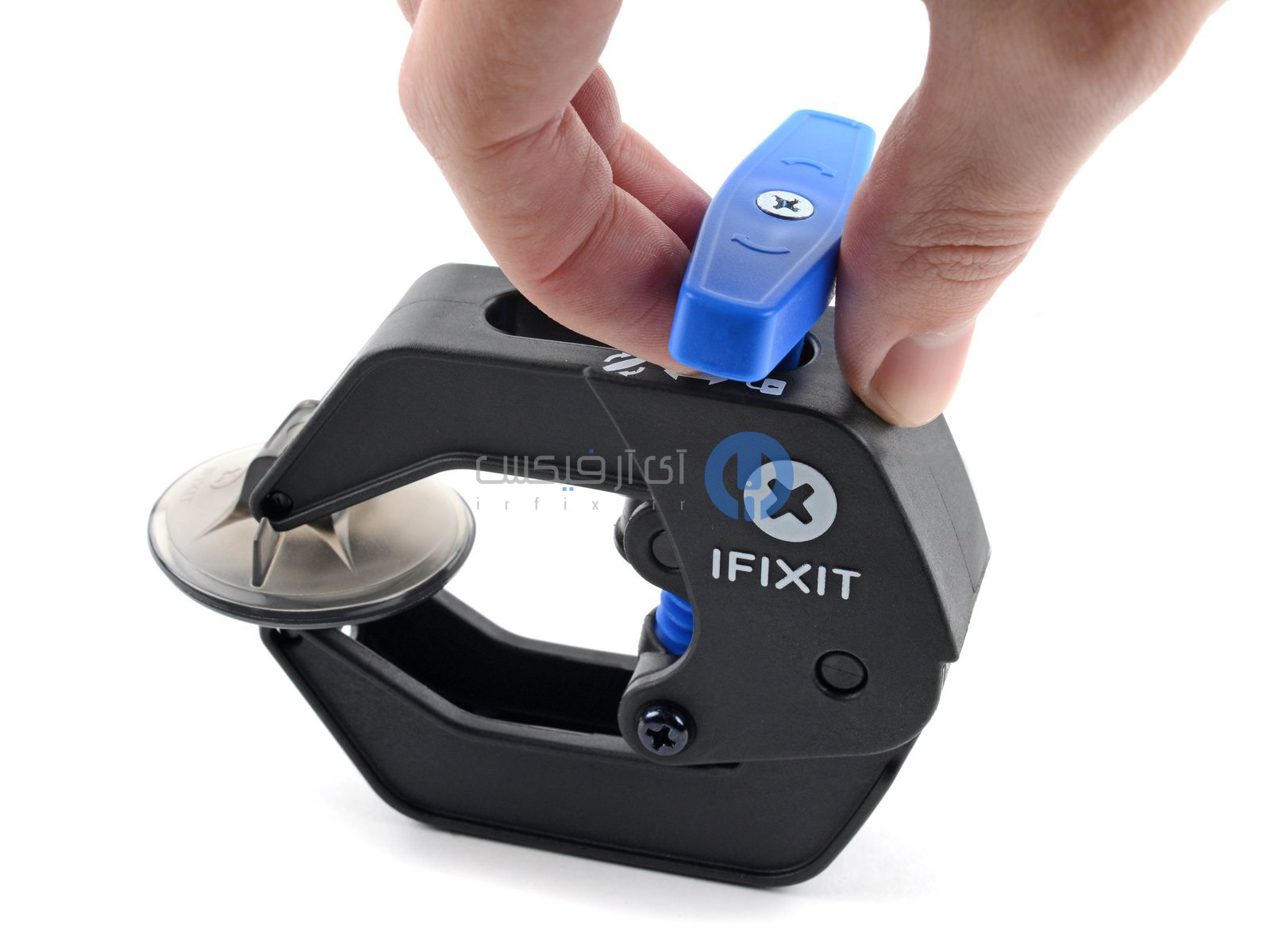

دستگیرهی آبیرنگ را به سمت عقب بکشید تا بازوهای ابزار Anti-Clamp از حالت قفل دربیایند.
-
یک شیء زیر دستگاه آیپد خود قرار دهید تا به صورت صاف و مسطح بین کاپهای ساکشن (بادکش) قرار گیرد.
-
کاپهای ساکشن (بادکشها) را کنار لبهی سمت راست قرار دهید. (یکی در بالا و دیگری در پایین).
-

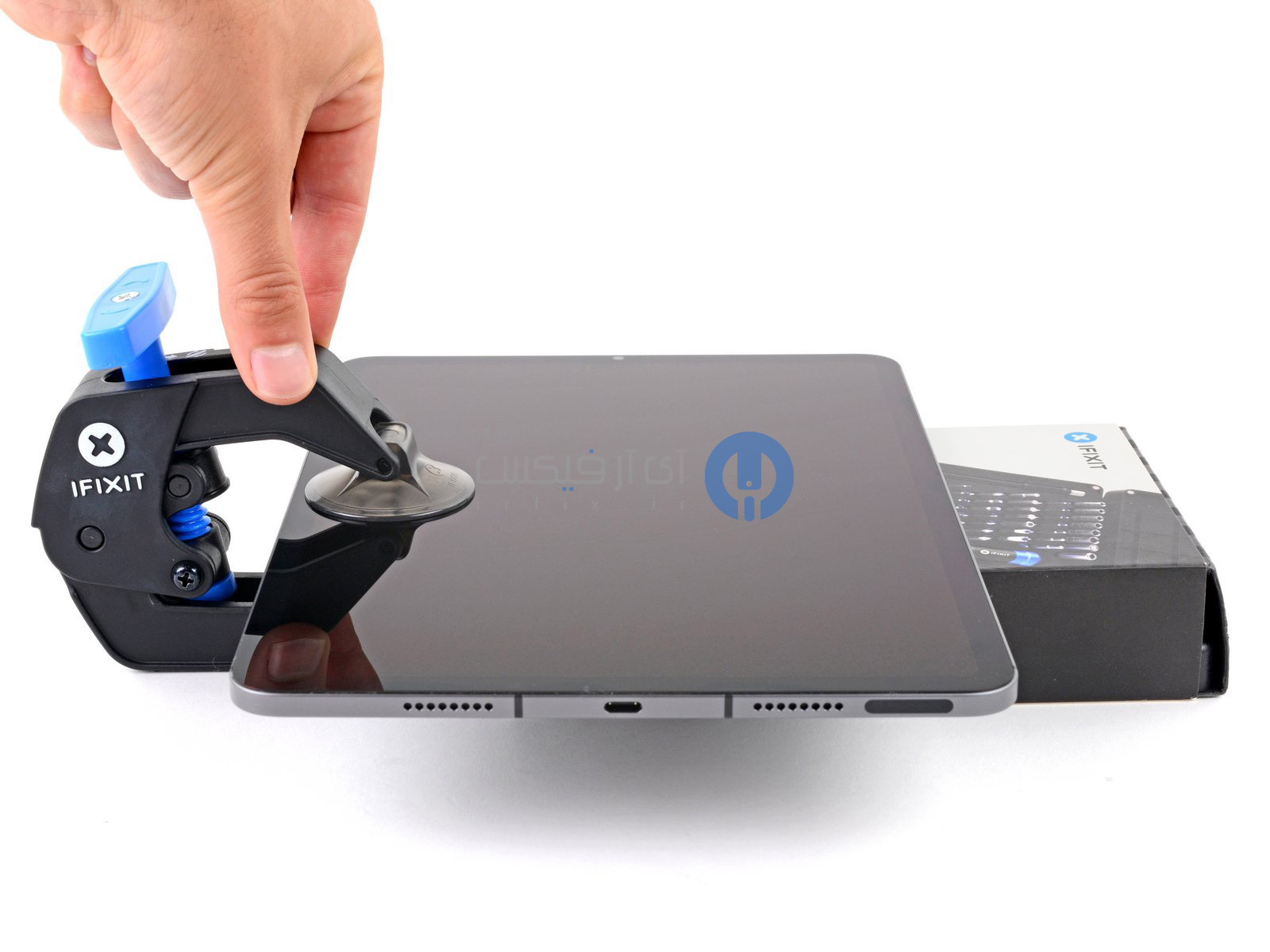

قسمت زیرین ابزار Anti-Clamp را سفت و ثابت نگه دارید و محکم بر روی بادکش بالایی فشار دهید تا هوای زیر آن تخلیه شود و به سطح دستگاه بچسبد.
-
در صورتی که سطح آیپد شما برای ابزار Anti-Clamp بیش از حد لغزنده است، میتوانید از نوارچسب برای ایجاد سطحی چسبناکتر استفاده کنید.
مرحله 5 :
-

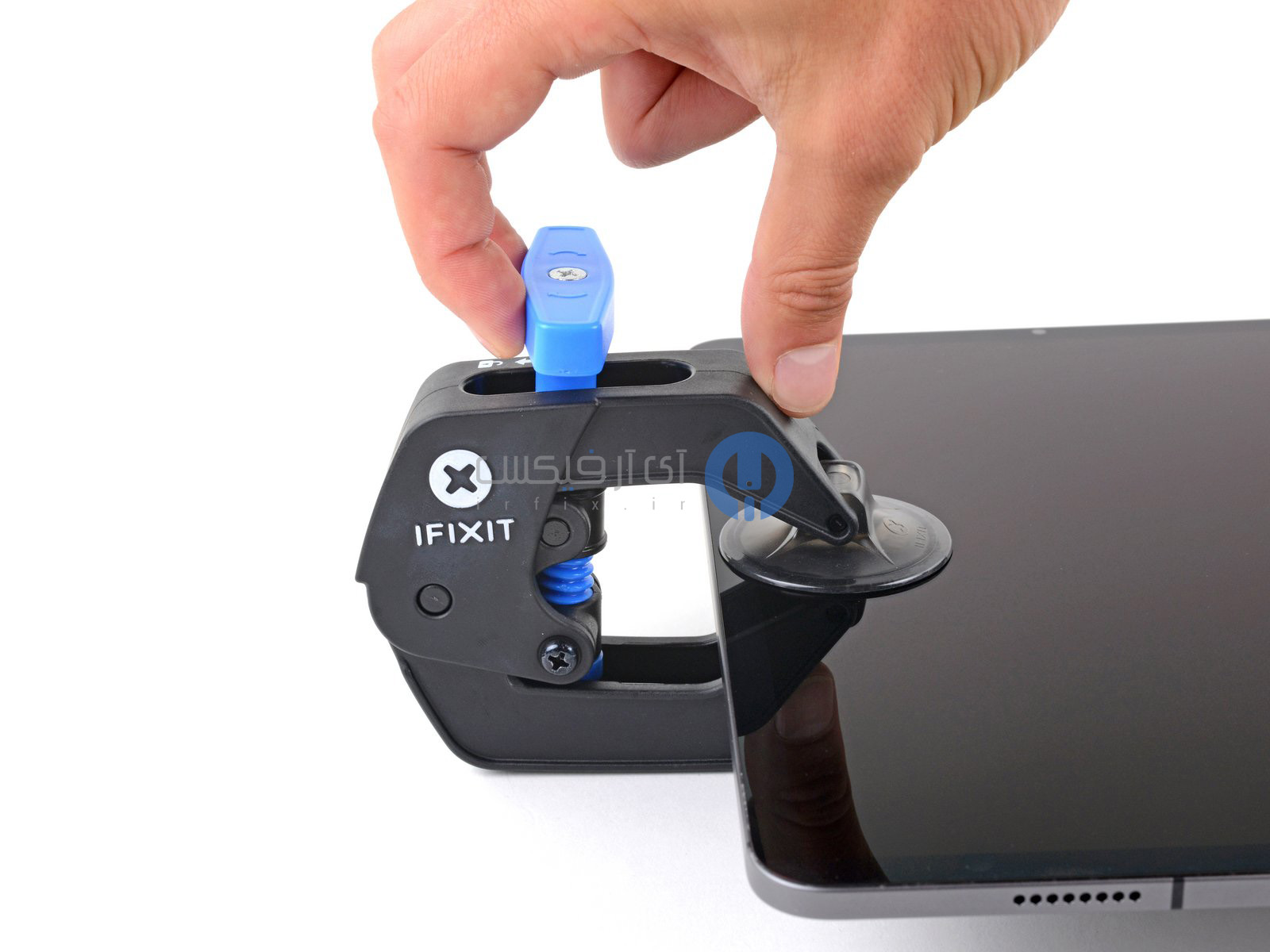

دستهی آبی رنگ را به سمت جلو بکشید تا بازوهای ابزار قفل شوند.
-

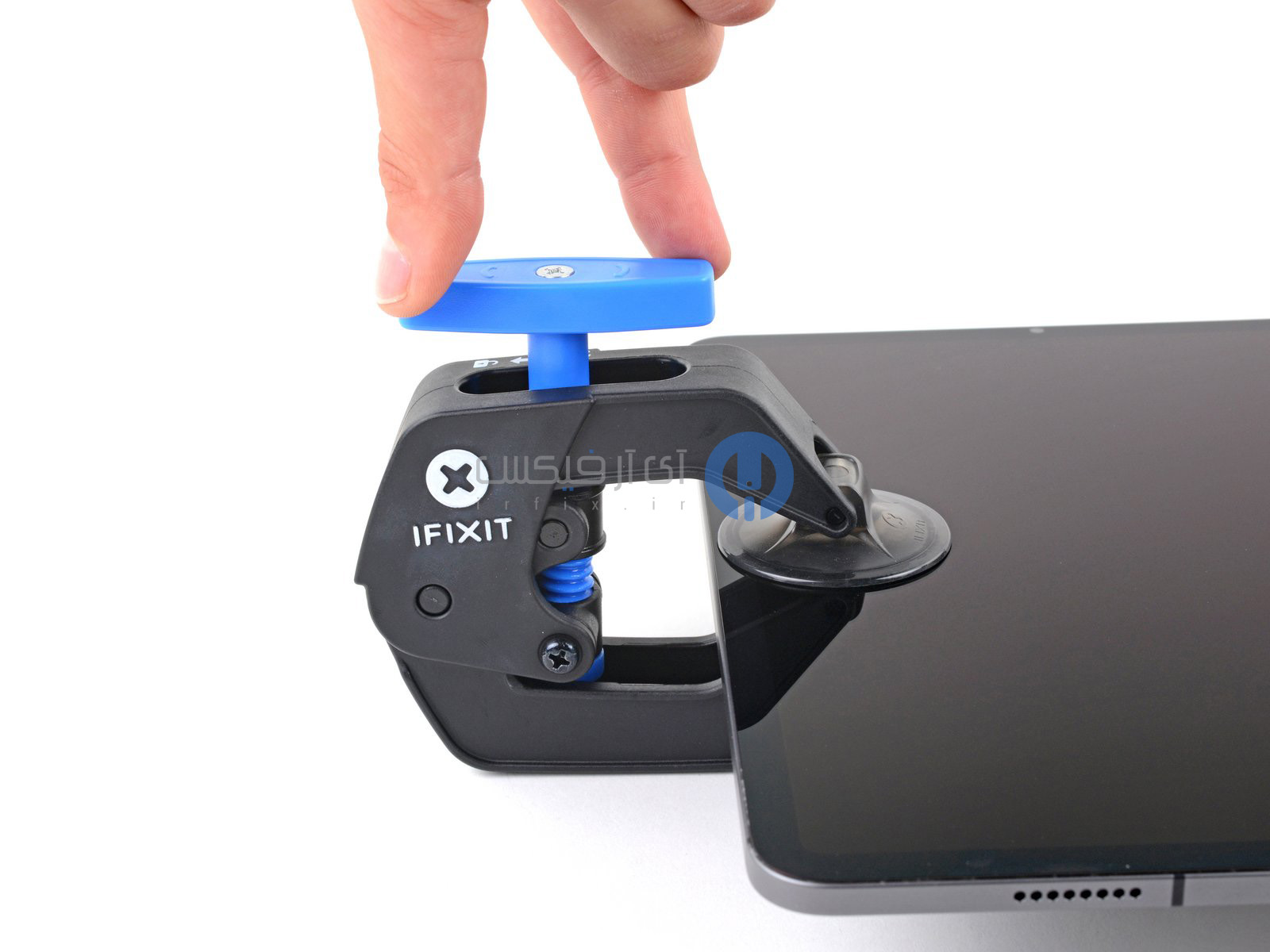

دستگیره را ۳۶۰ درجه در جهت حرکت عقربههای ساعت بچرخانید تا کاپهای ساکشن شروع به کشیده شدن کنند.
-
از همتراز بودن کاپهای ساکشن درم مقابل یکدیگر اطمینان حاصل کنید. در صورتی که از ردیف یکدیگر خارج شوند، کمی آنها را شل کنید و دو مرتبه همتراز نمایید.
مرحله 6 :
-
به مدت یک دقیقه صبر نمایید تا چسب صفحهی نمایش خودش را ول کند و یک شکاف ورودی ایجاد شود.
-

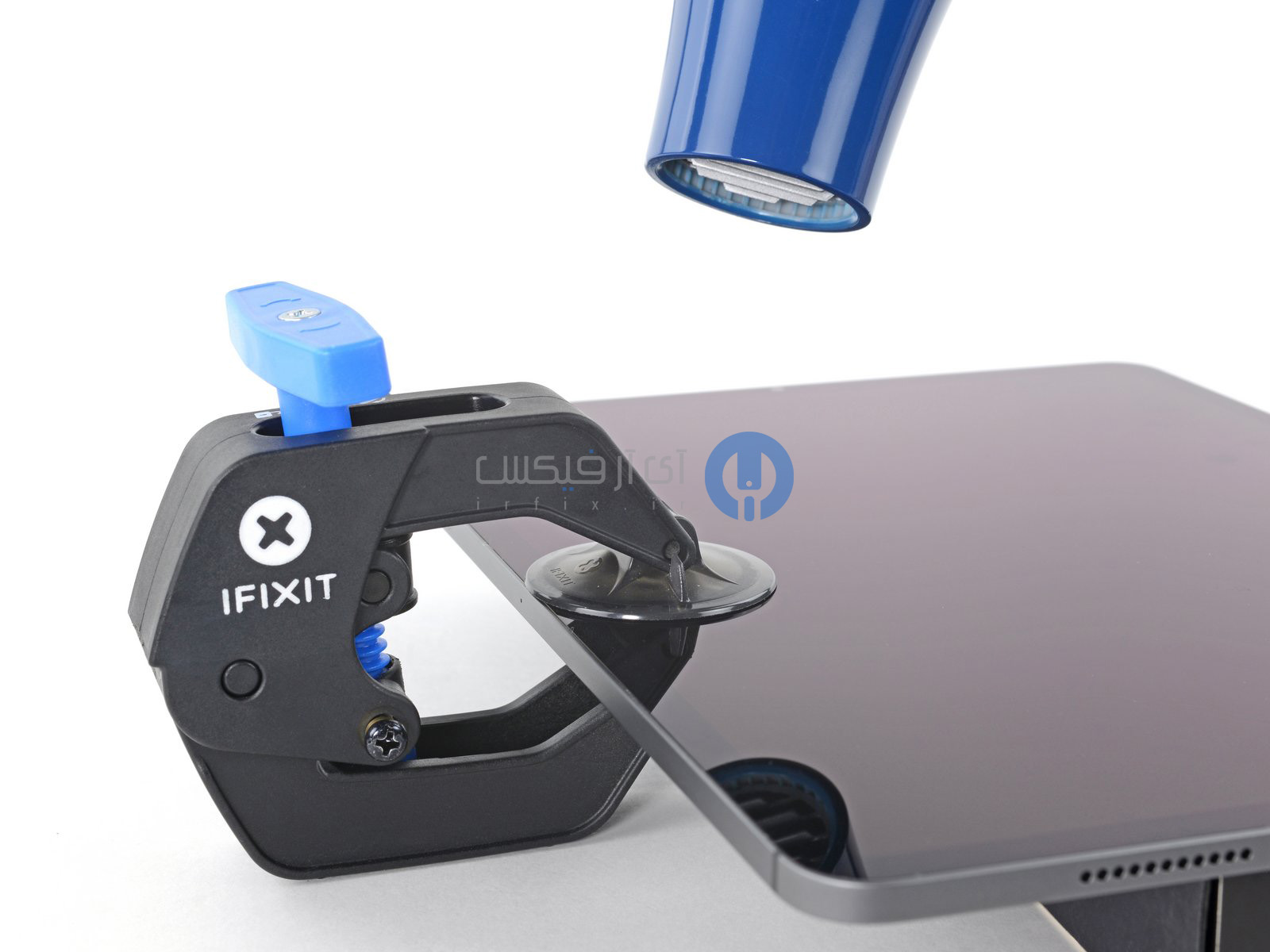

در صورتی که صفحهی نمایش به اندازهی کافی گرم نیست، میتوانید با استفاده از یک سشوار گرمای بیشتری به لبهی سمت راست صفحهی آیپد اعمال کنید.
-

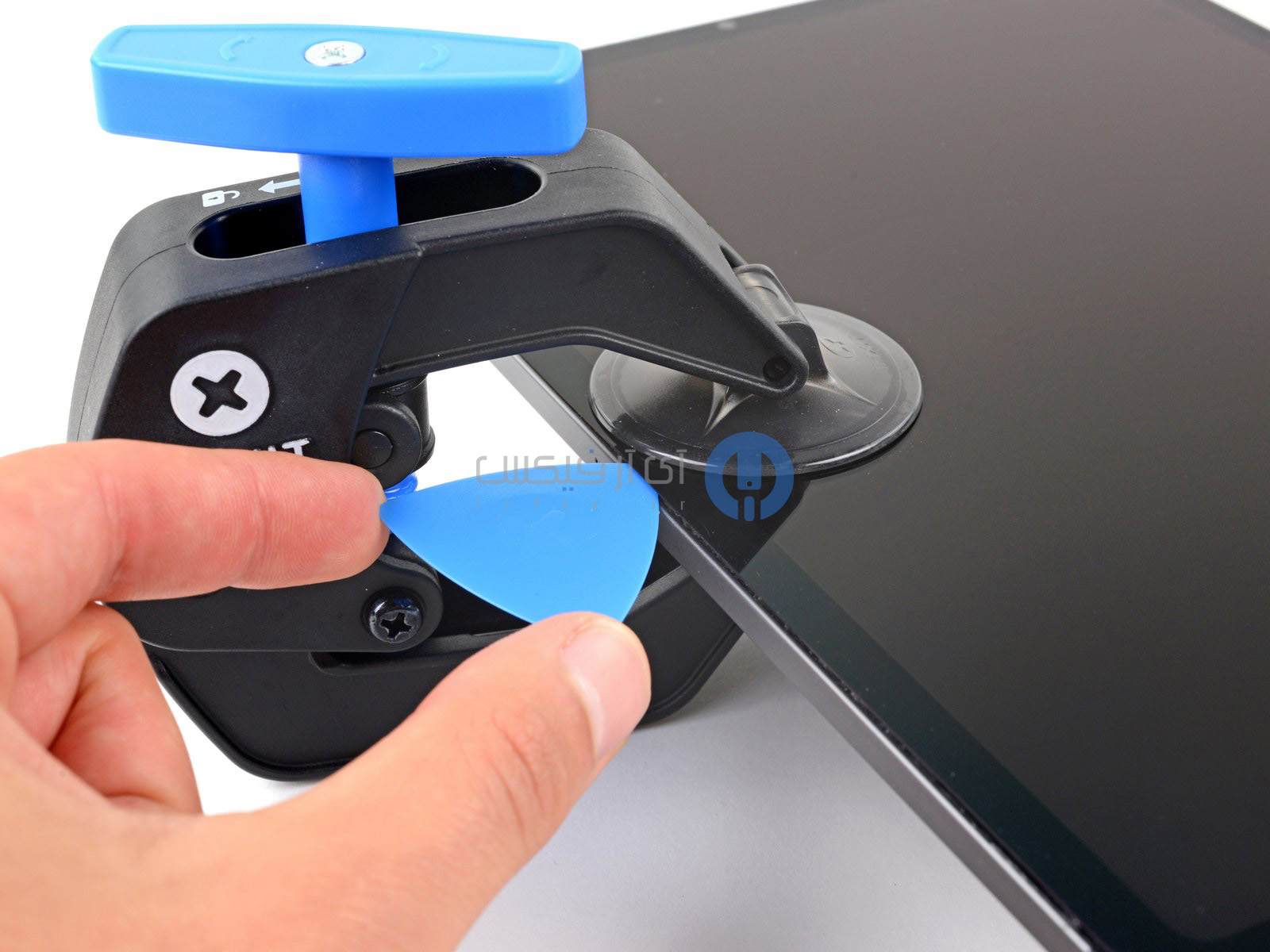

زمانی که ابزار Anti-Clamp یک شکاف ورودی که به اندازهی کافی باز است ایجاد کرد، میتوانید یک پیک قاببازکن درون شکاف وارد کنید.
-
در صورتی که شکاف ایجاد شده توسط ابزار Anti-clamp به اندازهی کافی باز نیست، میتوانید گرمای بیشتری در محل اعمال کنید و دستگیره را به اندازهی نیم پیچ در جهت حرکت عقربههای ساعت بپیچانید.
-
مراقب باشید که دستگیره را بیش از نیم پیچ در هر مرحله نچرخانید و بین هر بار پیچش یک دقیقه صبر کنید. اجازه دهید که ابزار Anti-Clamp و زمان کار را برای شما پیش ببرند.
-
میتوانید از مرحلهی بعدی بگذرید.

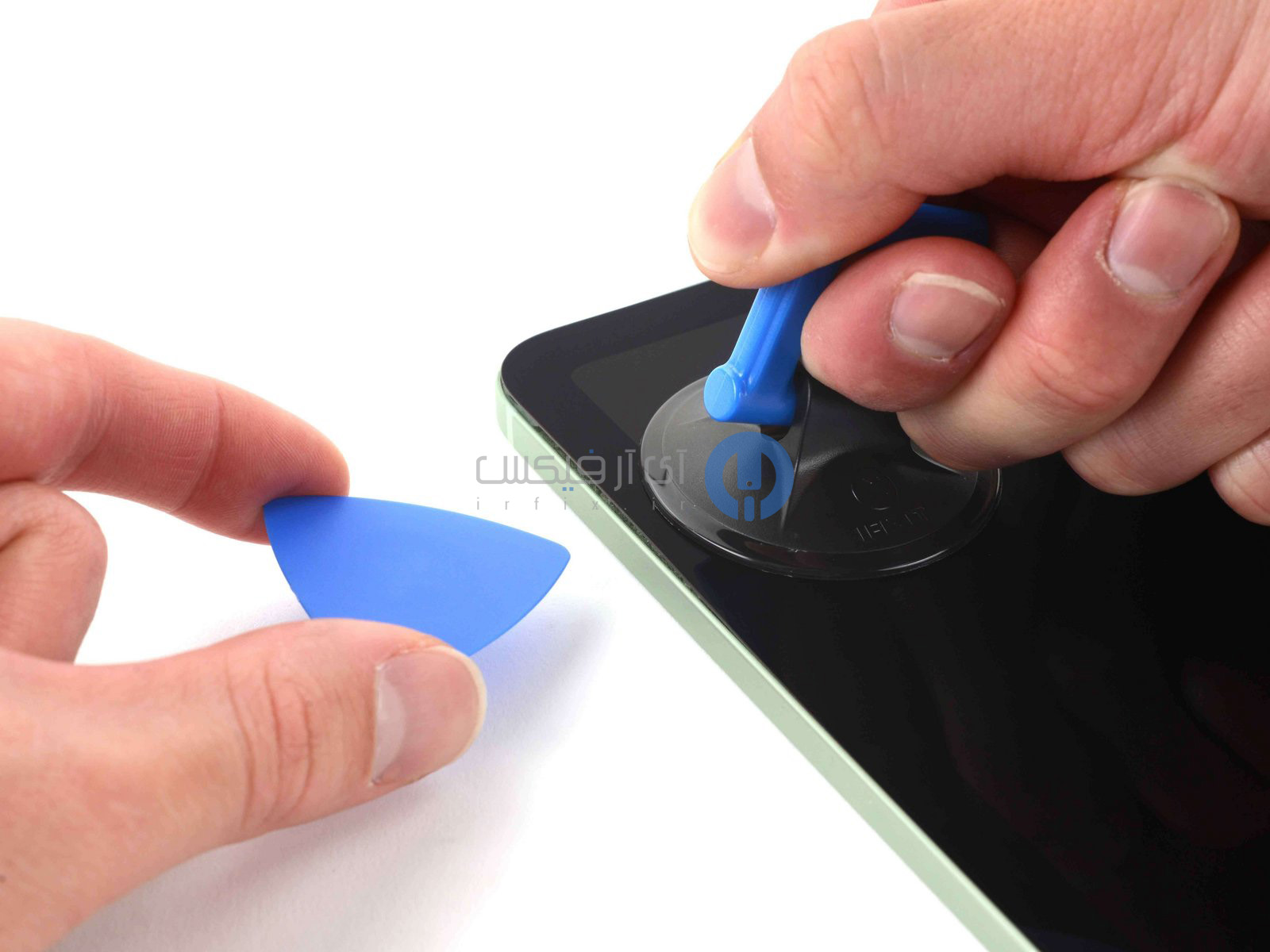

مرحله 7 : یک ابزار پیک قاب¬بازکن وارد شکاف کنید
-
در صورتی که صفحهی نمایش بدجوری ترک خوردهاست، پوشاندن صفحه با یک لایه چسب پهن شفاف میتواند به چسبیدن کاپهای ساکشن کمک کند. یک روش دیگر این است که از نوعی چسب پهن به جای کاپ ساکشن برای جدا کردن صفحه استفاده شود. اگر هیچ کدام از این روشها جواب ندادند، میتوانید با استفاده از چسب مایع سوپرگلو کاپ ساکشن را به صفحهی شکسته بچسبانید.
-
یک دستگیرهی ساکشن (بادکش) را در سمت راست صفحهی نمایش حدود ۵ سانتیمتر از لبهی زیرین صفحه قرار دهید.
-
دستگیرهی ساکشن را با قدرت و فشار مداوم بالا بکشید تا زمانی که یک شکاف مناسب برای وارد کردن یک پیک قاببازکن ایجاد شود.
-
مراقب باشید که شکافی که ایجاد میکنید تنها به اندازهی وارد کردن یک پیک قاببازکن بزرگ باشد. بیش از حد باز و خم کردن صفحهی نمایش ممکن است به آن آسیب برساند.
-
نوک یک پیک را درون شکاف ایجاد شده وارد کنید.
-
احتیاط کنید که پیک را بیش از ۳ میلیمتر درون شکاف وارد نکنید چرا که ممکن است به LCD آسیب وارد شود.
-
بگذارید پیک در همان جا بماند تا از سفت شدن مجدد چسب جلوگیری شود.

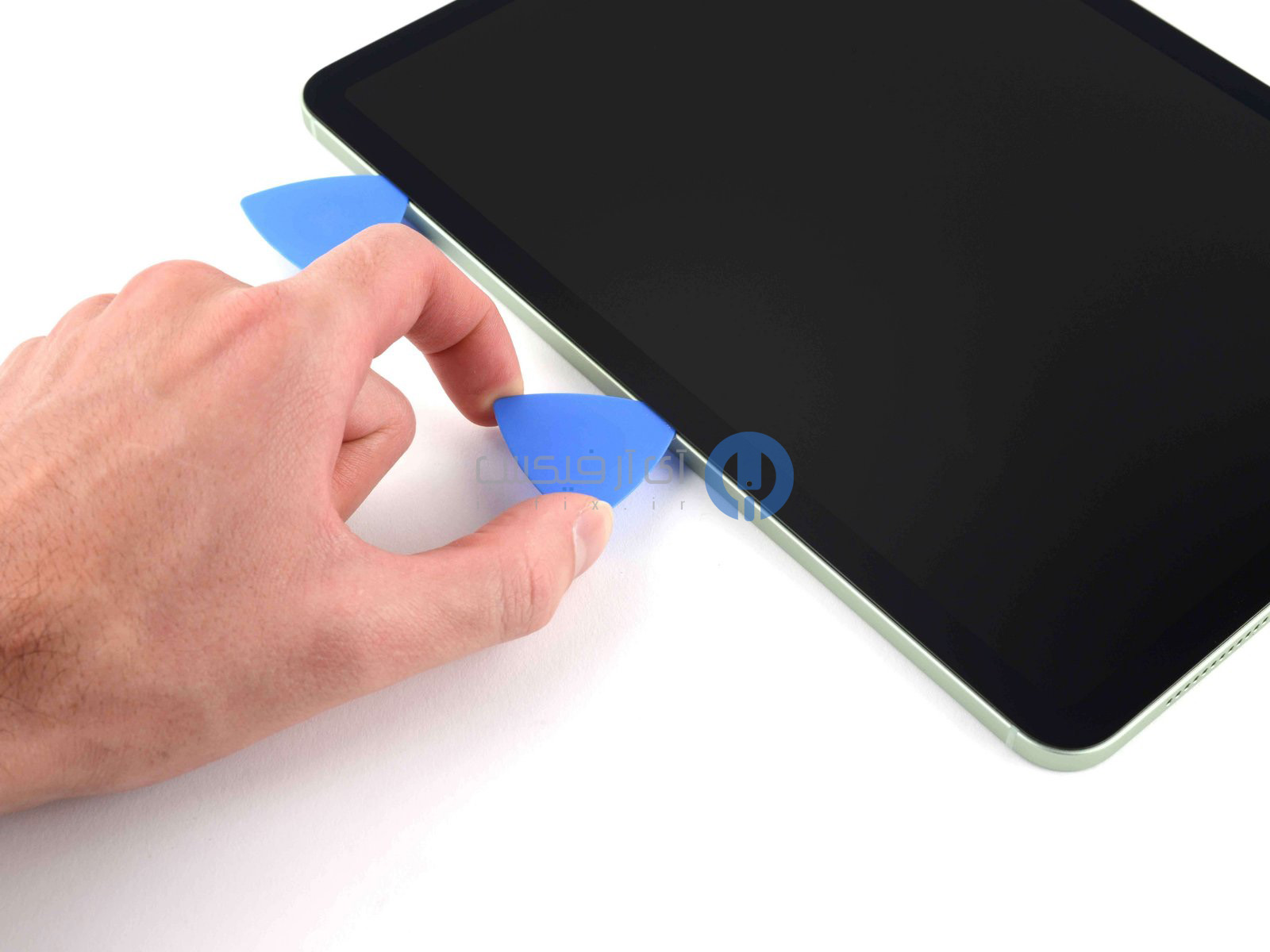

مرحله 8 : اتصالات چسبی لبه¬ی سمت چپ را جدا کنید
-
مراقب باشید که پیک را تا عمق بیش از ۳ میلیمتر وارد نکنید وگرنه به لبههای صفحه آسیب میزنید.
-

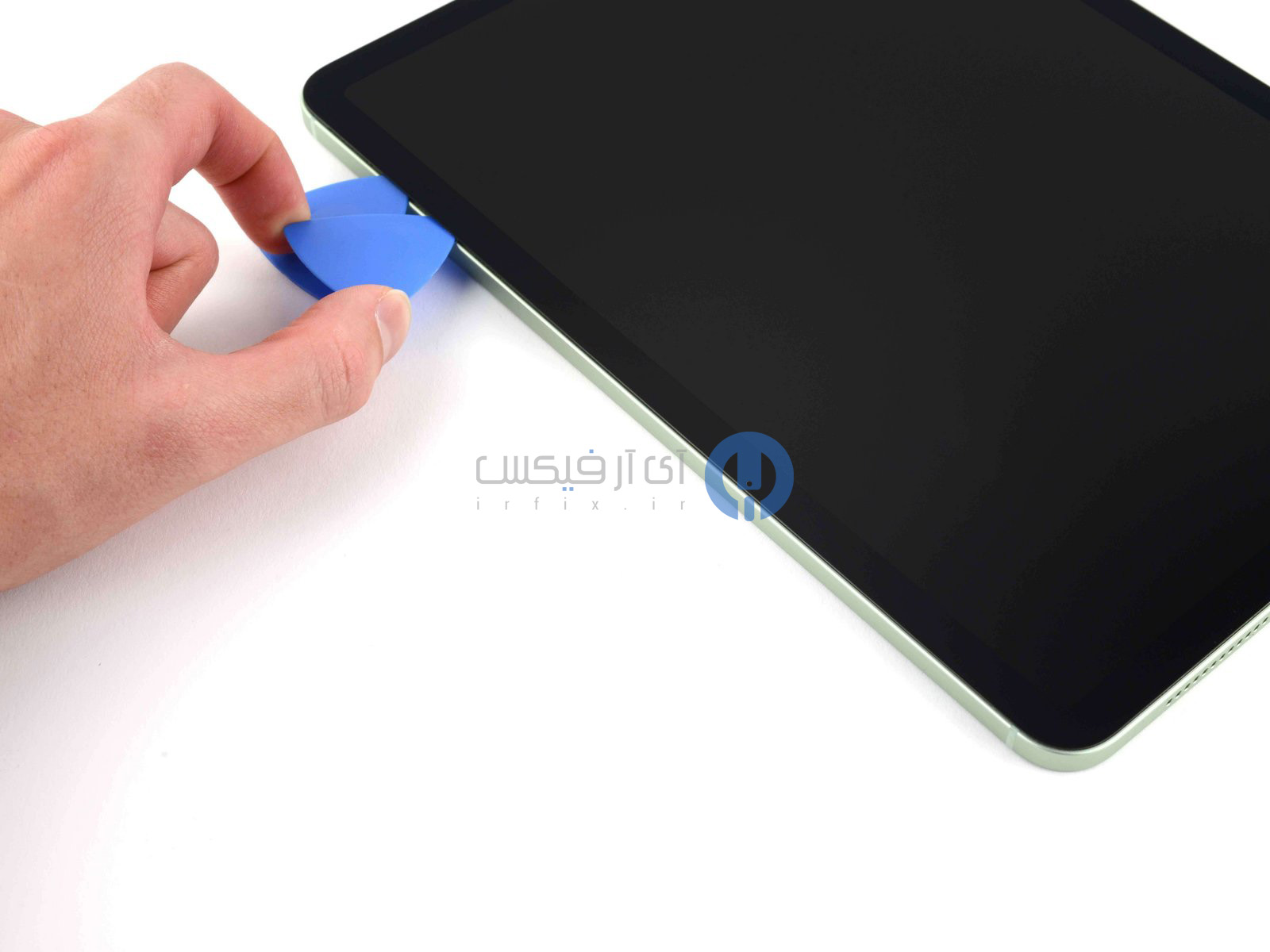

یک پیک دیگر وارد شکاف ایجاد شده کنید.
-
پیک را در امتداد حاشیهی سمت چپ صفحه حرکت دهید تا اتصالات چسبی که صفحه را به قاب متصل کرده است پاره شود.
-
بگذارید پیک در گوشهی بالایی سمت چپ بماند تا از سفت شدن مجدد چسب جلوگیری شود.
مرحله 9 : لبه¬ی بالایی را گرم کنید
-

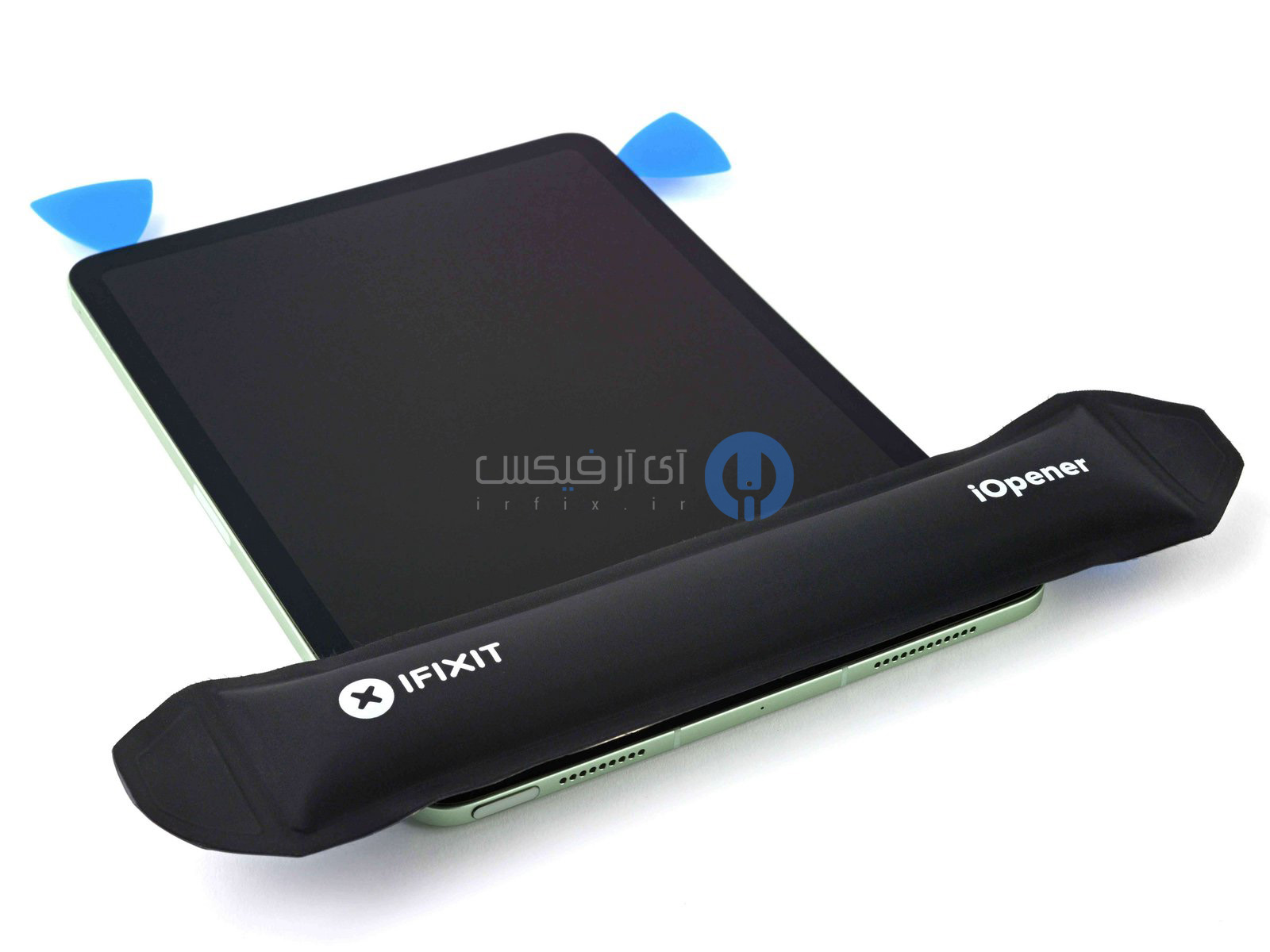

یک ابزار iOpener را گرم کرده و برای مدت دو دقیقه روی لبهی پایینی صفحهی نمایش قرار دهید.

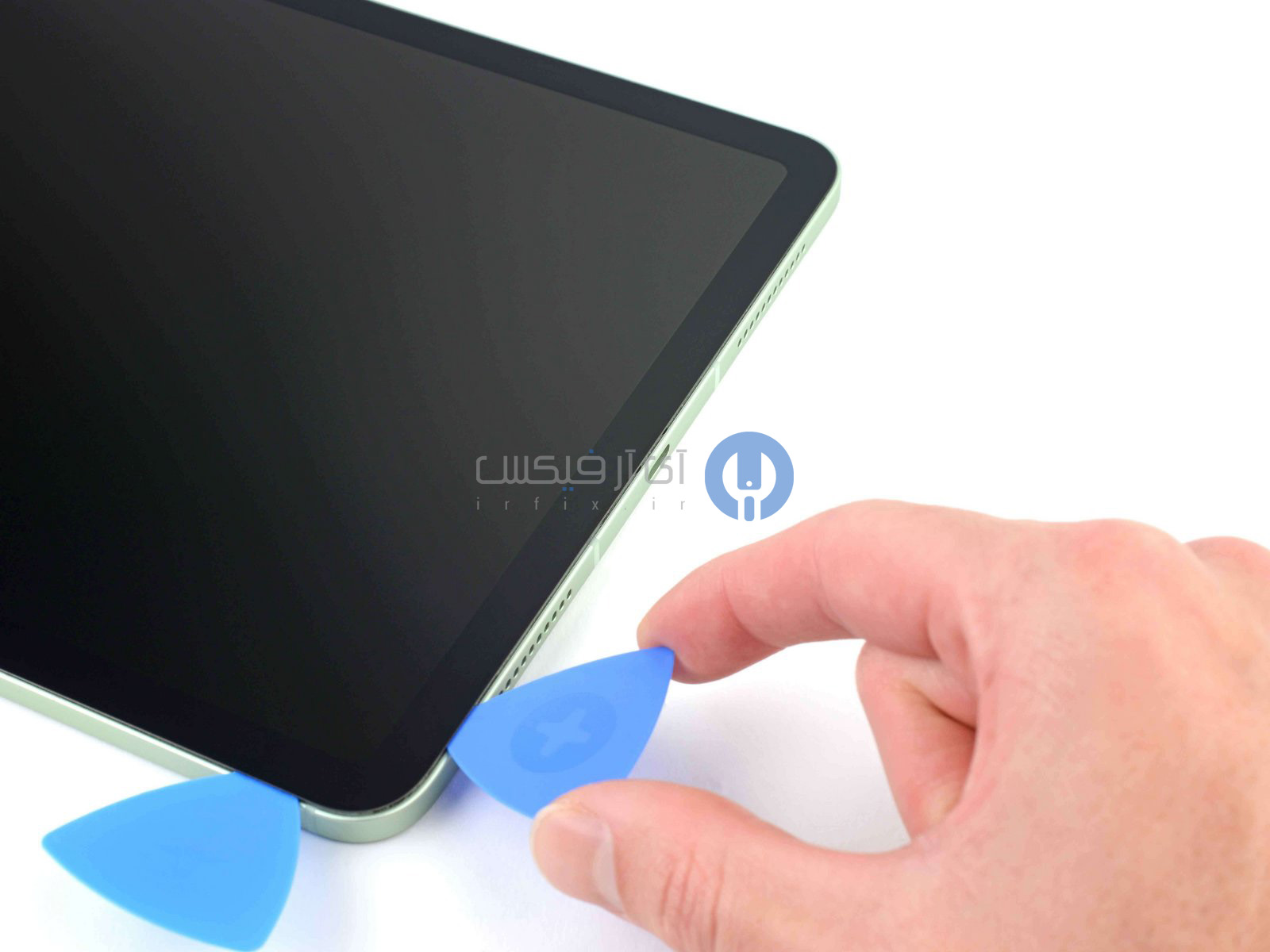

مرحله 10 : اتصالات چسبی لبه¬ی پایینی را جدا کنید
-
مراقب باشید که پیک را تا عمق بیش از ۳ میلیمتر وارد نکنید وگرنه به کابلهای صفحهی نمایش آسیب میزنید.
-

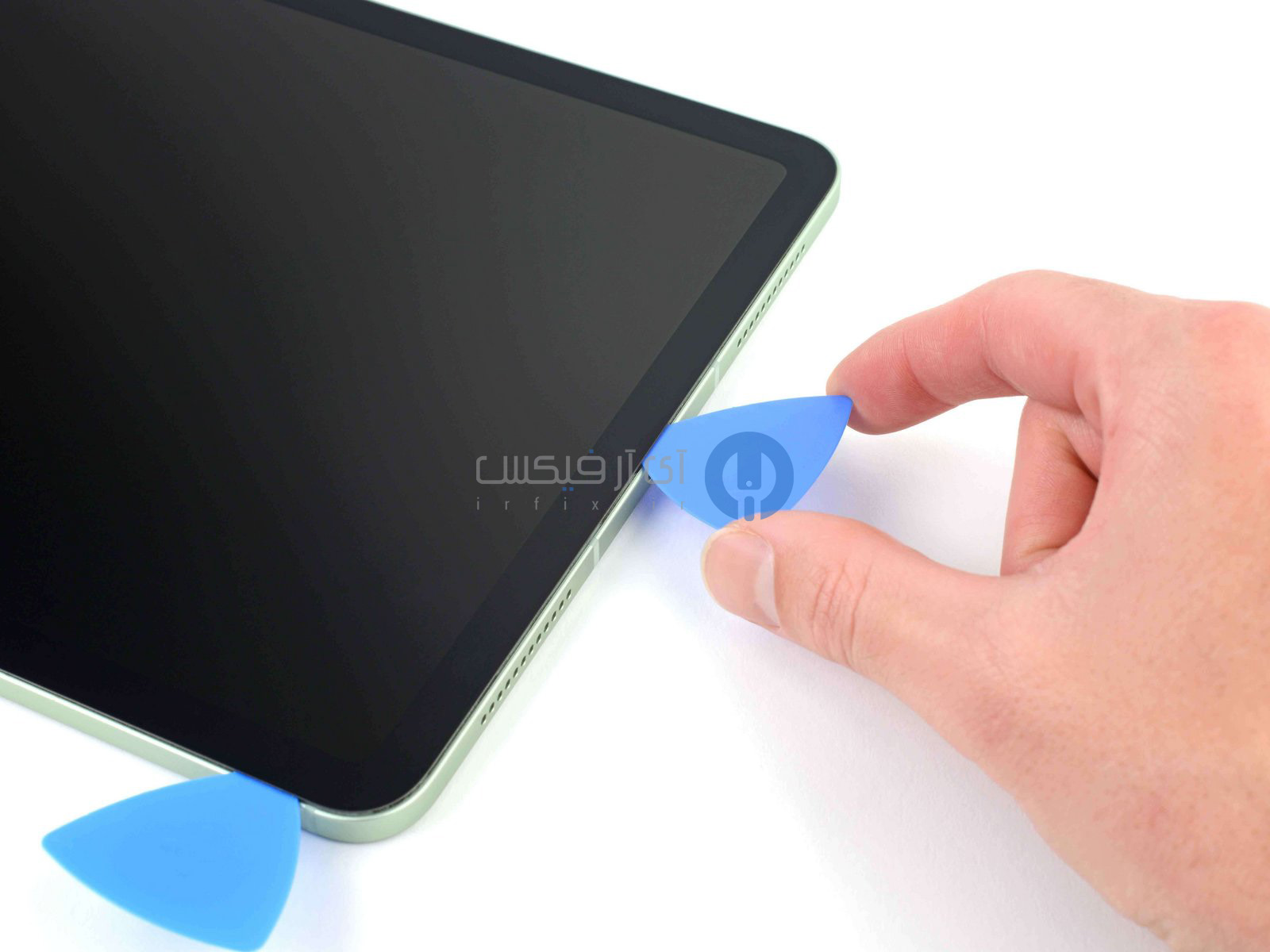

یک پیک دیگر وارد گوشهی پایینی سمت چپ کنید.
-
پیک را در امتداد حاشیهی پایینی صفحه به حرکت درآورید تا اتصالات چسبی جدا شود.
-
بگذارید پیک در گوشهی پایینی سمت راست باقی بماند تا از سفت شدن مجدد چسب جلوگیری شود.
مرحله 11 : لبه¬ی سمت راست را گرم کنید
-
یک ابزار iOpener را گرم کرده و برای مدت دو دقیقه روی لبهی سمت راست صفحهی نمایش قرار دهید.
مرحله 12 : اتصالات چسبی لبه¬ی سمت راست را جدا کنید
-

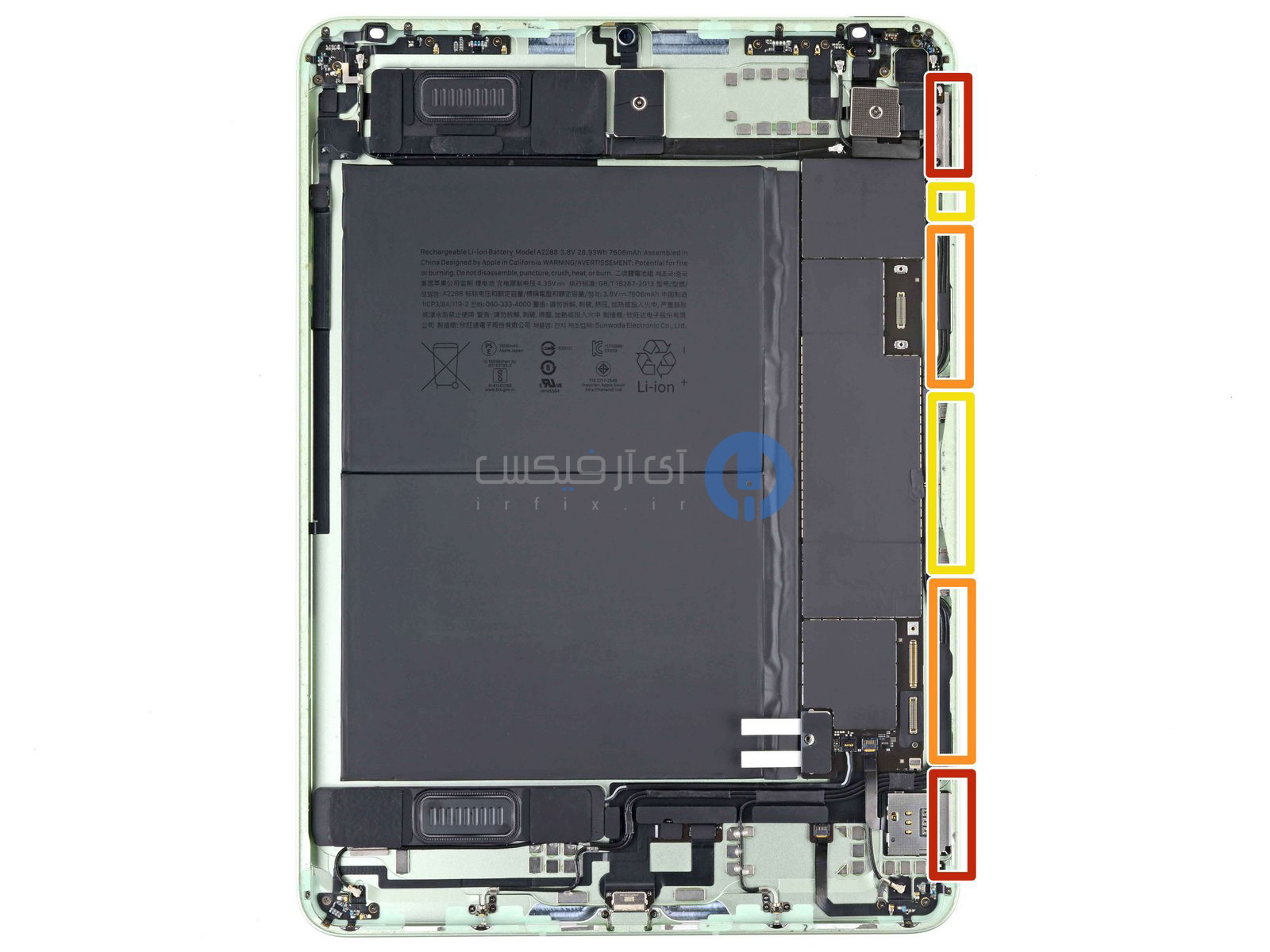

لبهی راست دستگاه آیپد شامل آهنرباهای صفحهی نمایش، کابلهای صفحهی نمایش و کابل دیجیتایززر است. این قطعات حساس هستند و به راحتی آسیب میبینند. مراقب باشید که پیک را بیش از حد داخل نکنید.
-

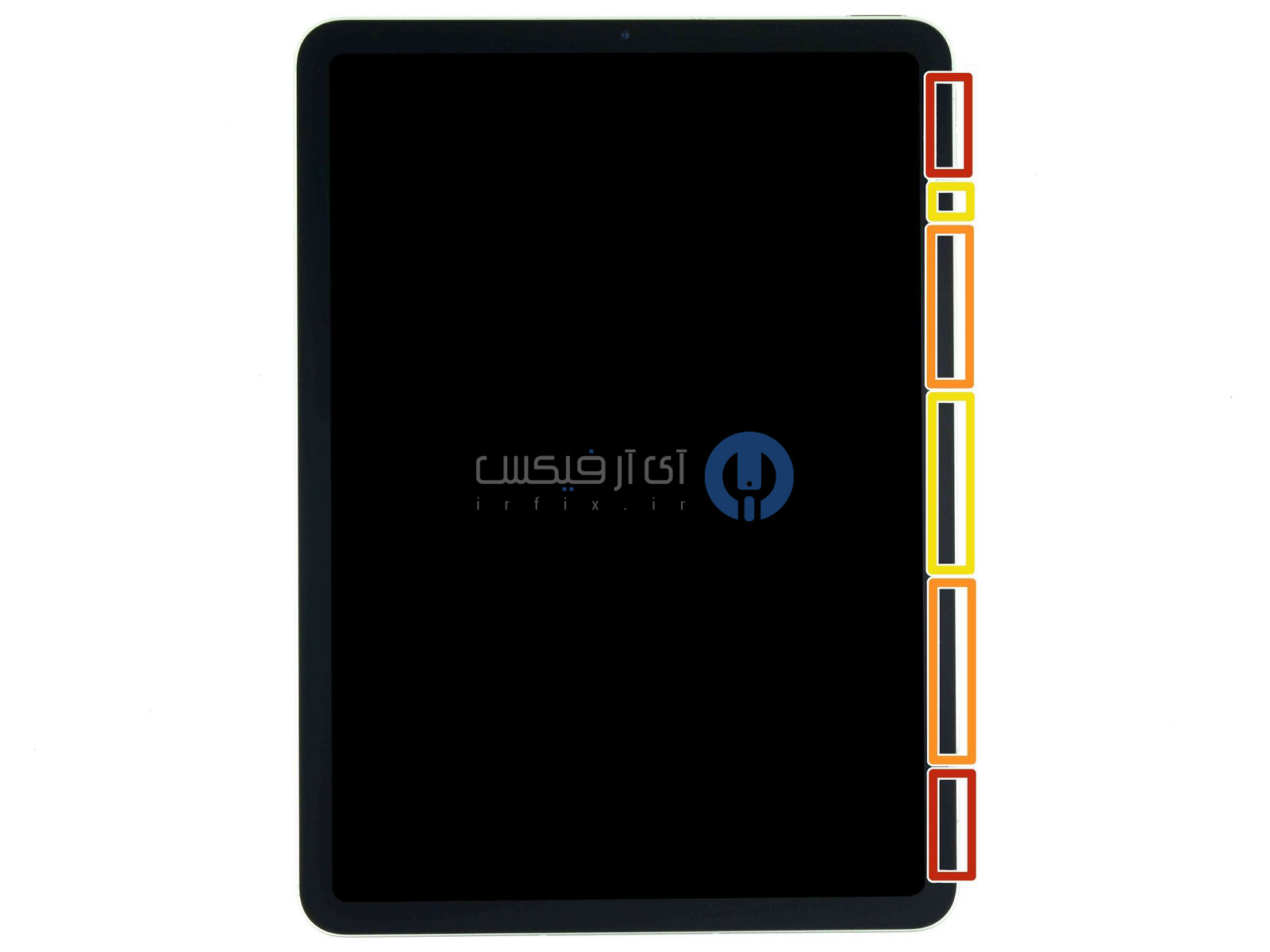

یک پیک جدید برداشته و آن را در گوشهی پایینی سمت راست وارد کنید و در امتداد لبهی سمت راست به حرکت درآورید تا اتصالات چسبی جدا شود. مراقب محلهای مشخص شده باشید:
-
پیک را تا عمق بیش از ۲ میلیمتر وارد نکنید وگرنه به آهنرباهای صفحهی نمایش آسیب میزنید. (رنگ قرمز)
-
آهنرباها درست بالای محفظهی سیم کارت (در مدل سیم کارتی + وایفای) و دکمههای تنظیم صدا قرار گرفتهاند.
-
پیک را تا عمق بیش از ۳ میلیمتر وارد نکنید وگرنه به کابلهای صفحهی نمایش و کابل دیجیتایزر آسیب میزنید. (رنگ نارنجی)
-
پیک را تا عمق بیش از ۵ میلیمتر وارد نکنید وگرنه به لبههای صفحهی نمایش آسیب میزنید.
-
بگذارید پیک در گوشهی بالایی سمت راست بماند تا از سفت شدن مجدد چسب جلوگیری شود.
مرحله 13 : لبه¬ی بالایی را گرم کنید
-
یک ابزار iOpener را گرم کرده و برای مدت دو دقیقه روی لبهی بالایی صفحهی نمایش قرار دهید.
مرحله 14 : اتصالات چسبی لبه¬ی بالایی را جدا کنید
-

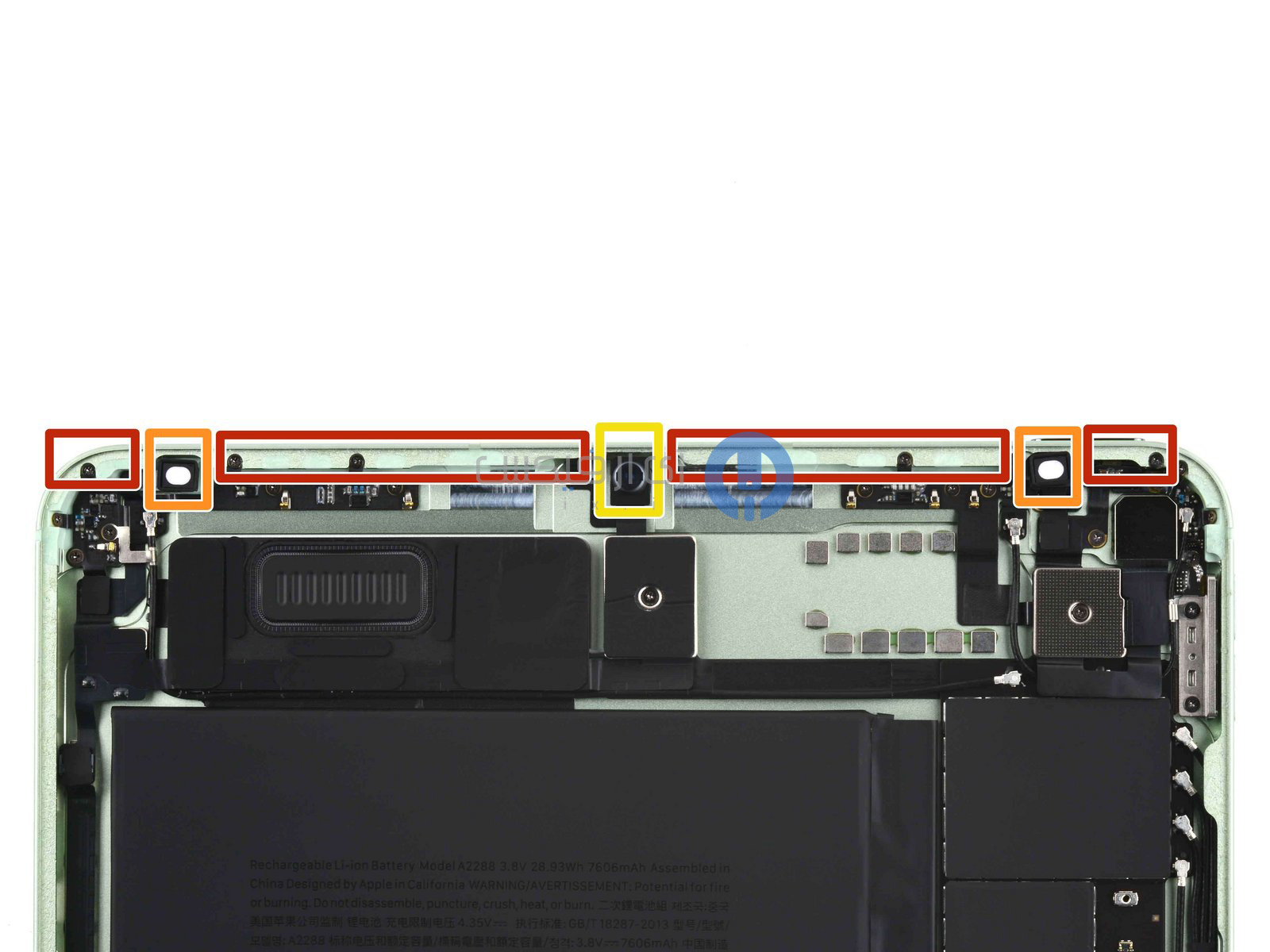

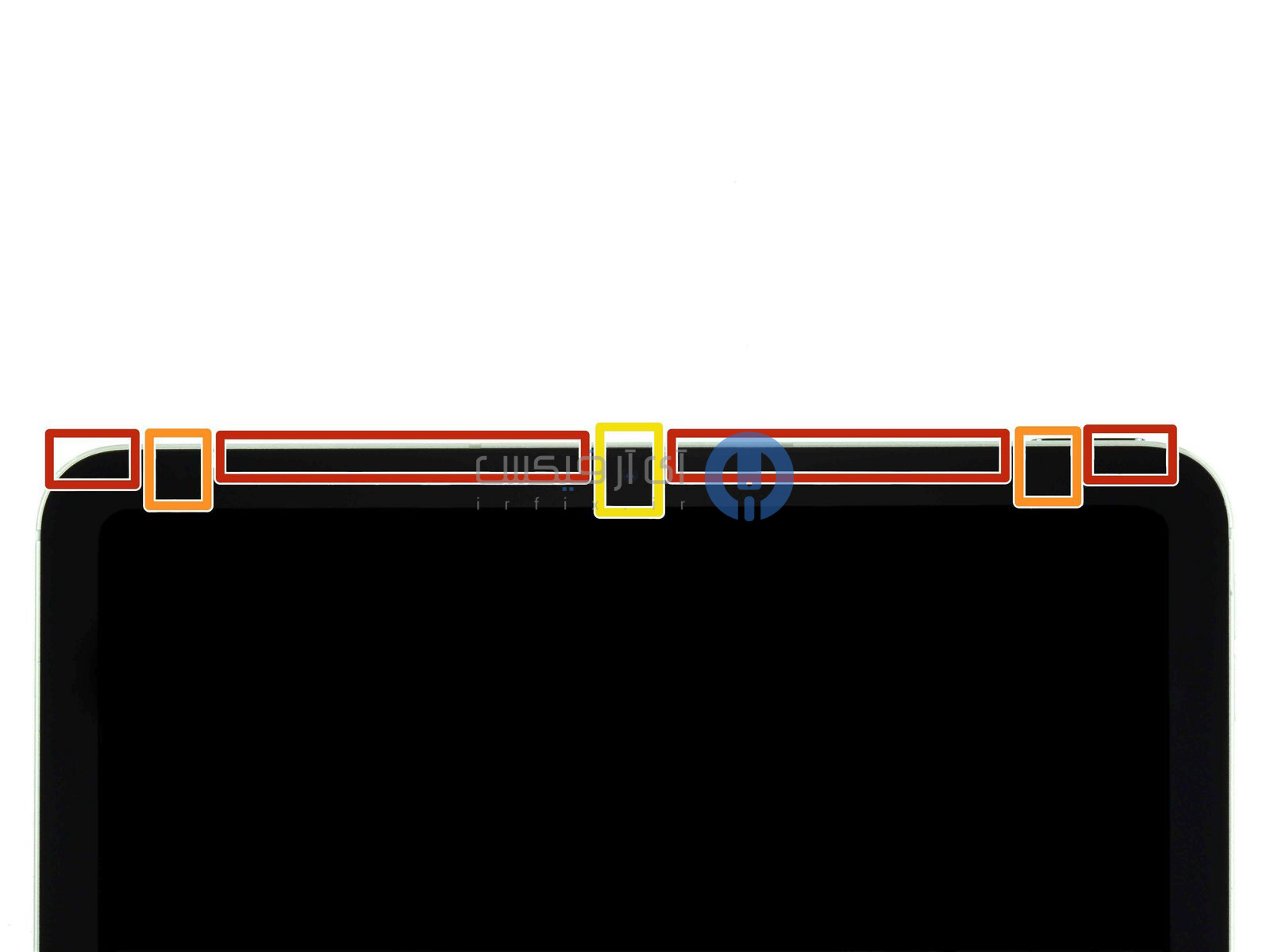

لبهی بالایی دستگاه آیپد شامل ماژول دوربین سلفی و دو عدد سنسور نور محیط است. این قطعات حساس هستند و به راحتی آسیب میبینند. مراقب باشید که پیک را بیش از حد وارد نکنید.
-
دیدن سنسورهای نور محیط سخت است و میتوانید با استفاده از چراغ قوه یا قرار دادن دستگاه زیر نور شدید آنها را ببینید.
-
یک پیک جدید برداشته و در گوشهی بالایی سمت راست وارد کنید و در امتداد لبهی بالایی به حرکت درآورید تا اتصالات چسبی آن جدا شود. مراقب محلهای مشخص شده باشید:
-
پیک را تا عمق بیش از ۵ میلیمتر وارد نکنید وگرنه به لبههای صفحهی نمایش آسیب میزنید. (رنگ قرمز)
-
پیک را تا عمق بیش از ۳ میلیمتر وارد نکنید وگرنه به سنسورهای نور محیط آسیب میزنید. (رنگ نارنجی)
-
پیک را تا عمق بیش از ۲ میلیمتر وارد نکنید وگرنه به ماژول دوربین آسیب میزنید. (رنگ زرد)
-
بگذارید پیک در گوشهی بالایی سمت چپ بماند تا از سفت شدن مجدد چسب جلوگیری شود.

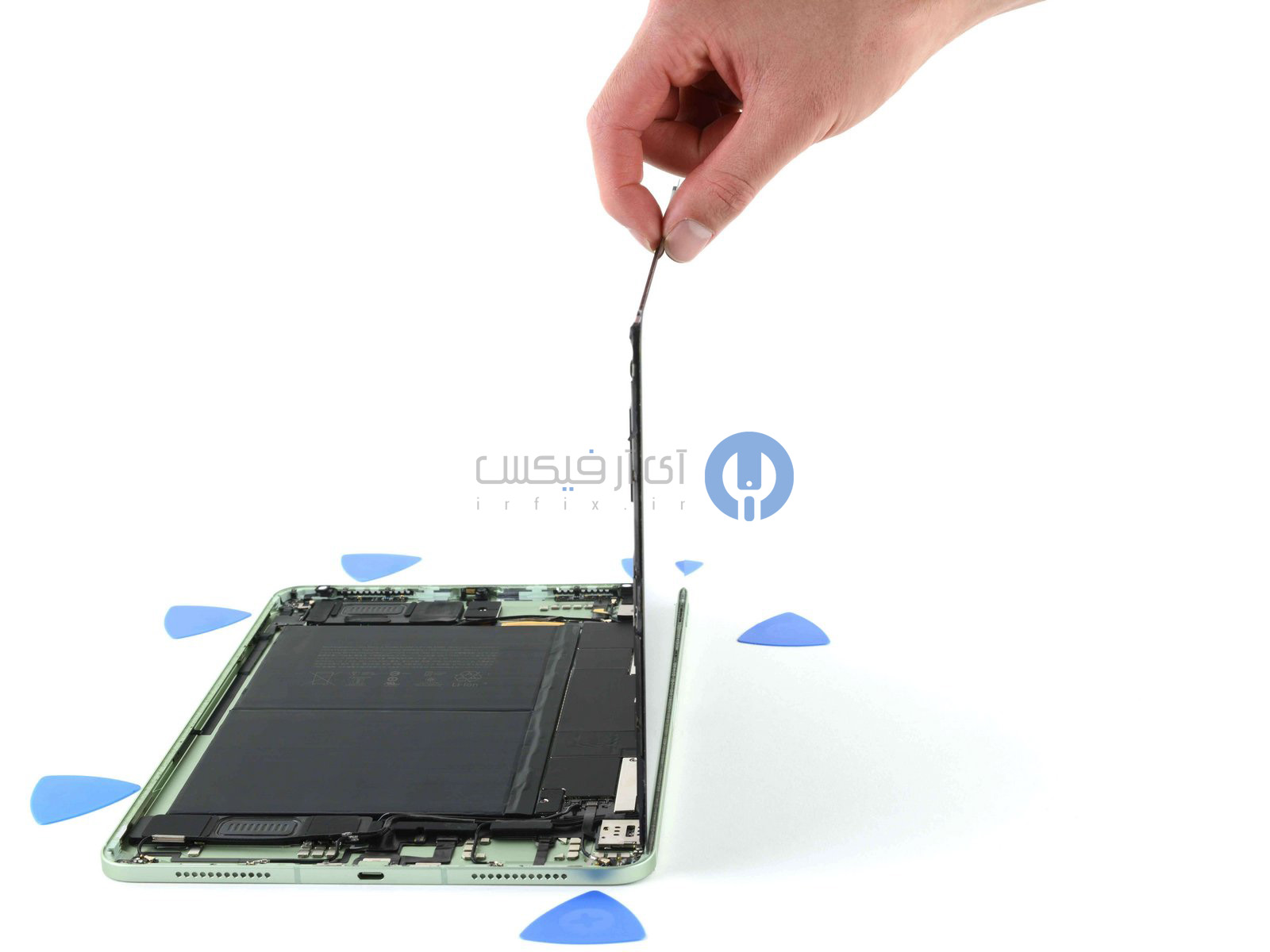

مرحله 15 : صفحه را جابه¬جا کنید
-
در این مرحله هنوز نباید اقدام به جدا کردن کامل صفحه کنید چون با کابلهای فلت حساس به قاب متصل است.
-

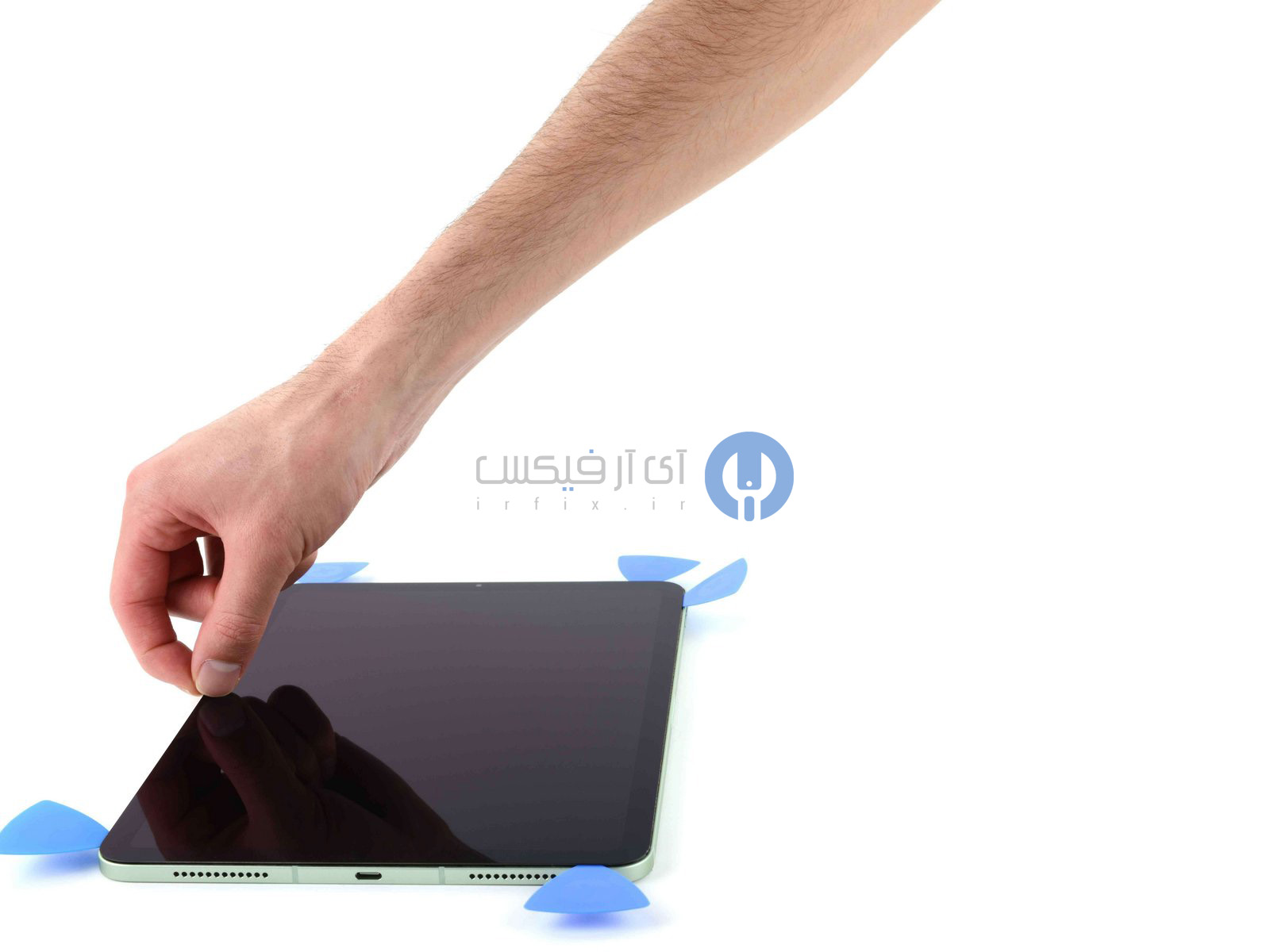

لبهی سمت چپ صفحه را گرفته و آن را مانند کتاب باز کنید.
-
هنگام سرهمبندی دستگاه، قبل از بستن کامل دستگاه بهتر است که آن را روشن کنید و تمام کارکردهای دستگاه را امتحان کنید. مطمئن شوید که قبل از ادامهی کار و بستن کامل دوباره دستگاه را خاموش کنید.

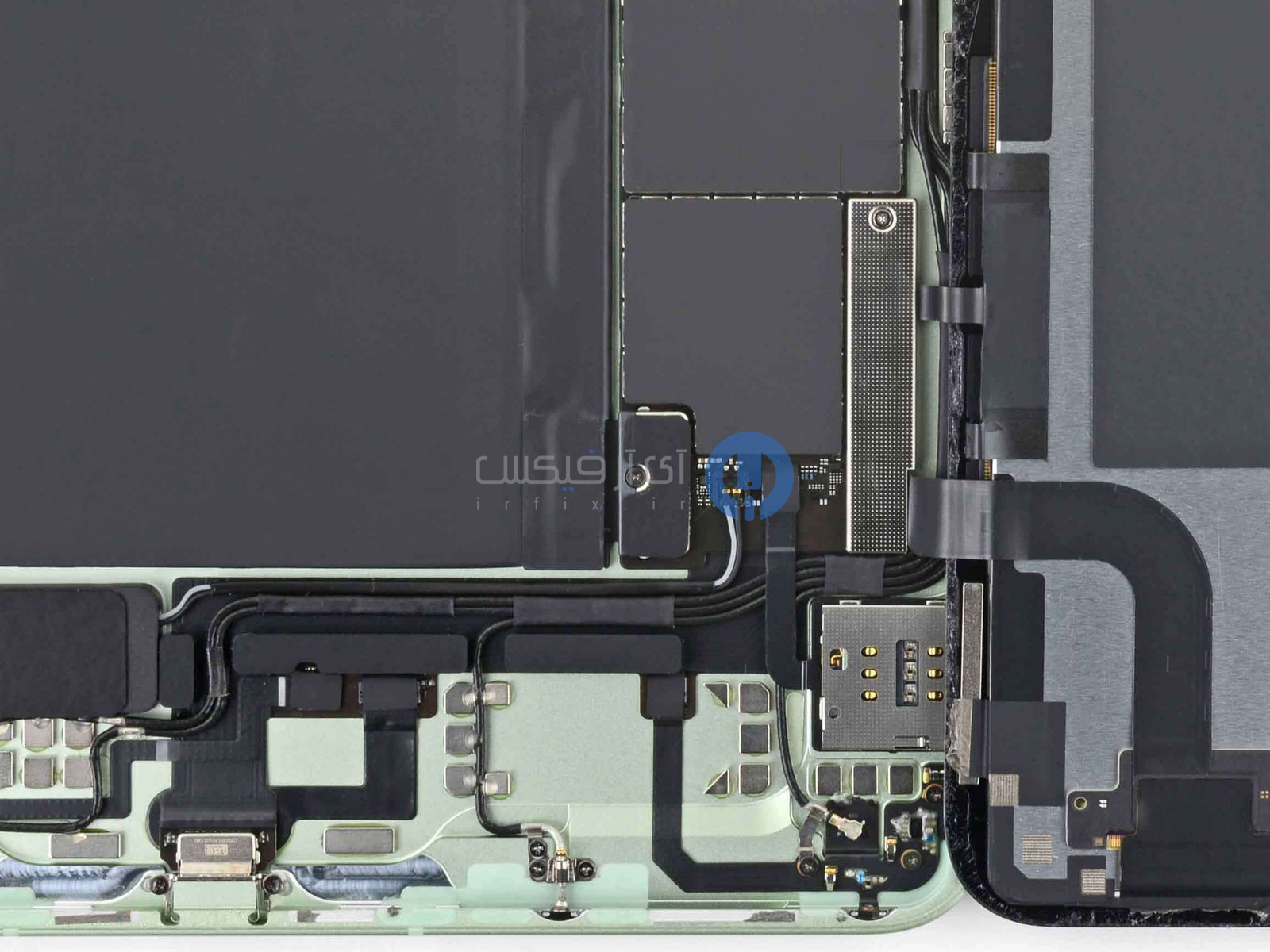

مرحله 16 : اتصال باتری را قطع کنید
-

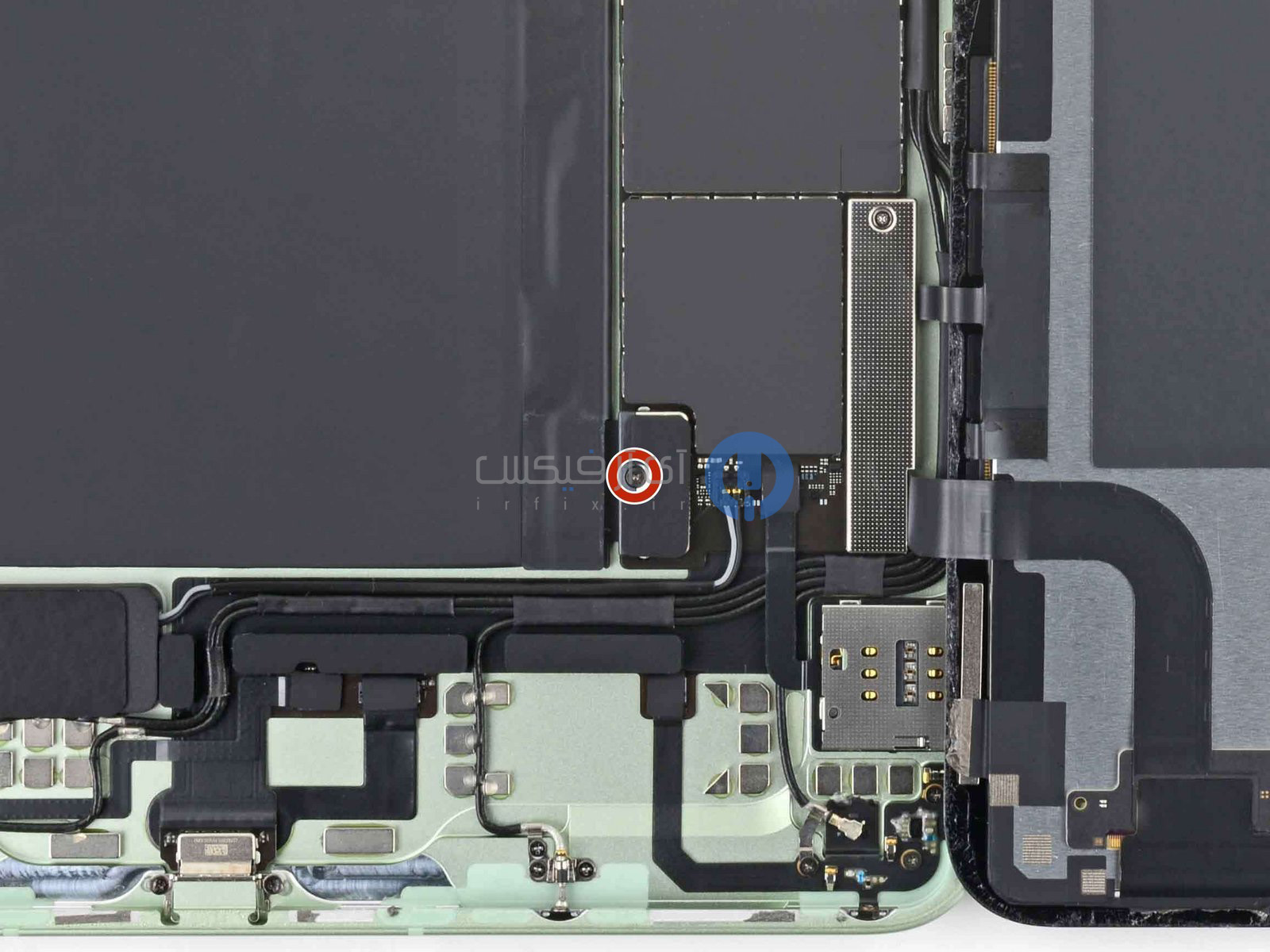

با استفاده از یک پیچگوشتی چهارسو پیچ ۱.۸ میلیمتری که کانکتور باتری را به لاجیک برد متصل کردهاست باز کنید.
-
در حین انجام تعمیرات، حواستان به تعداد و موقعیت همهی پیچها باشد و مطمئن شوید که در پایان کار هر پیچ سر جای خودش بسته شود.

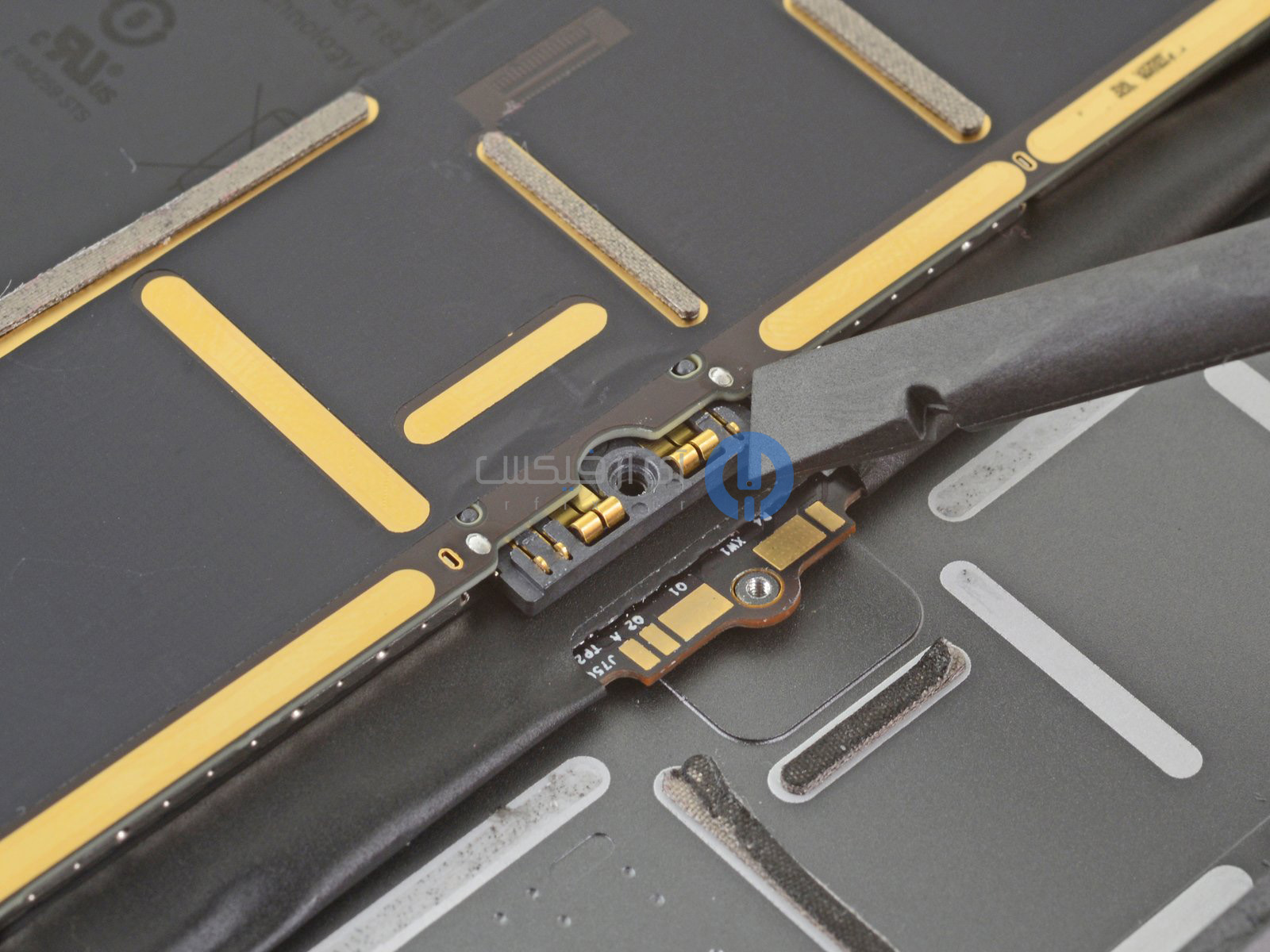

مرحله 17 : اطلاعات مربوط به کانکتور باتری
-

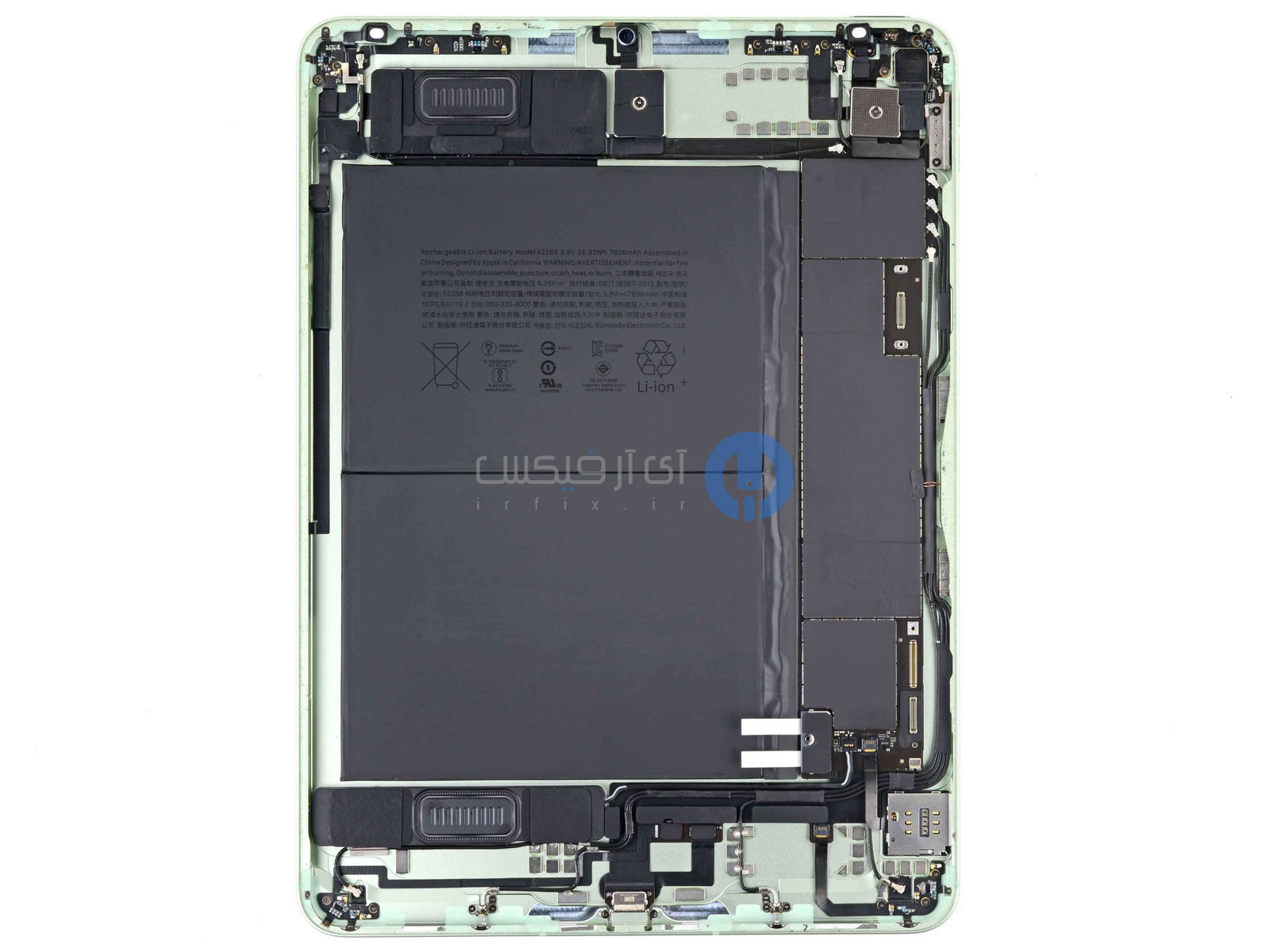

در این عکسها میتوانید ببینید که کانکتور باتری در زیر لاجیک برد چه شکل و شمایلی دارد. از این عکسها به عنوان مرجع هنگام قطع اتصال باتری استفاده کنید.
-
توجه کنید که کانکتور باتری دارای پایههای فنری بر روی لاجیک برد است که بر پدهای اتصال باتری فشار وارد میکنند. از آنجایی که باتری و لاجیک برد هر دو چسبکاری شدهاند، لازم است که یک شیء باریک و انعطافپذیر بین نقاط اتصال وارد کنید تا اتصال باتری قطع شود.

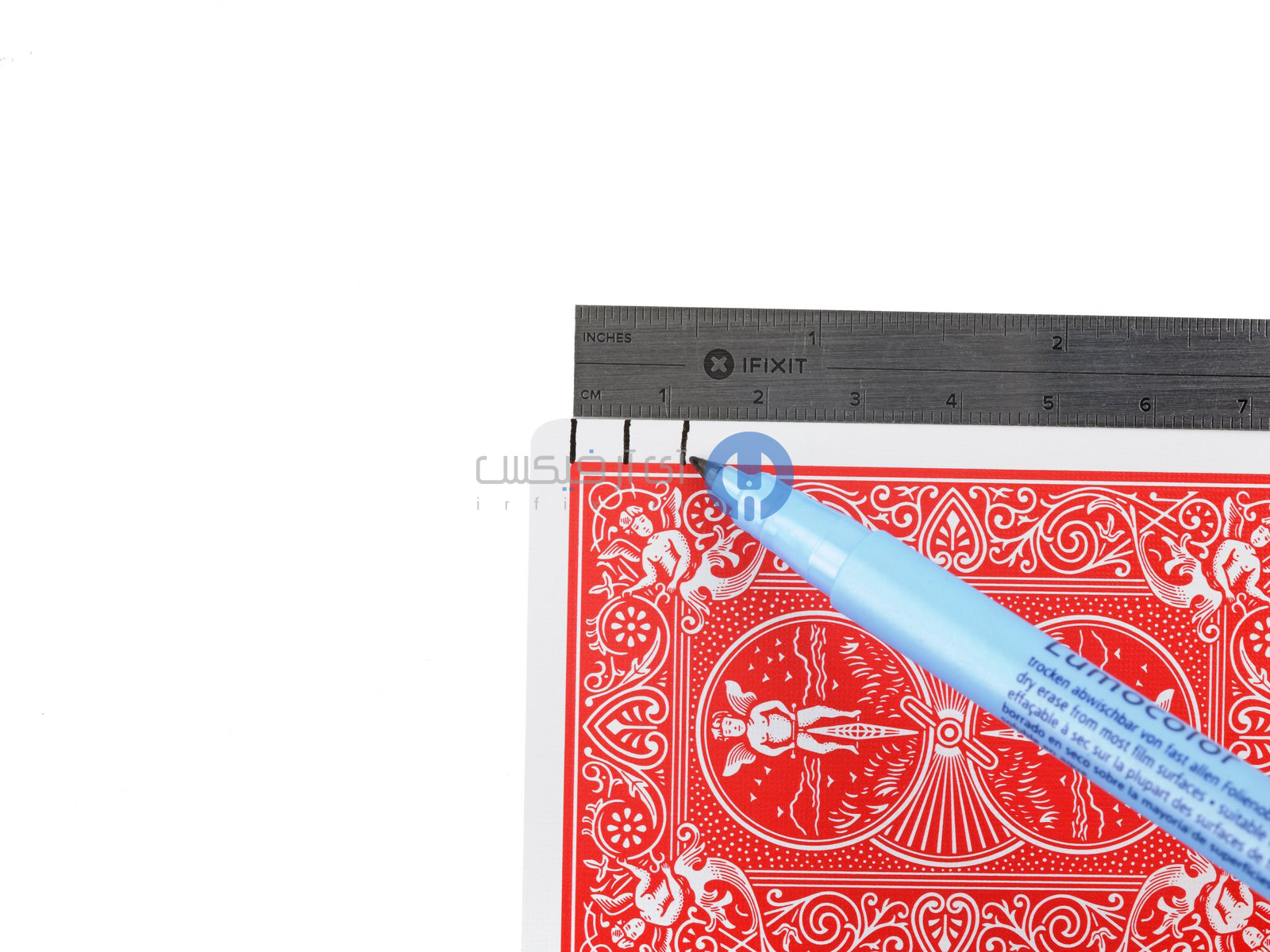

مرحله 18 : یک ابزار قطع اتصال باتری بسازید
-
دو نوار به ضخامت ۶ میلیمتر از ورق پاسور یا نوعی کارت پلاستیکی ببرید تا به عنوان ابزار قطع اتصال باتری از آنها استفاده کنید.
-
نوارها باید ۴ سانتیمتر طول داشته باشند تا بتوانید راحت آنها را بگیرید.
مرحله 19 : نوارها را وارد کنید
-

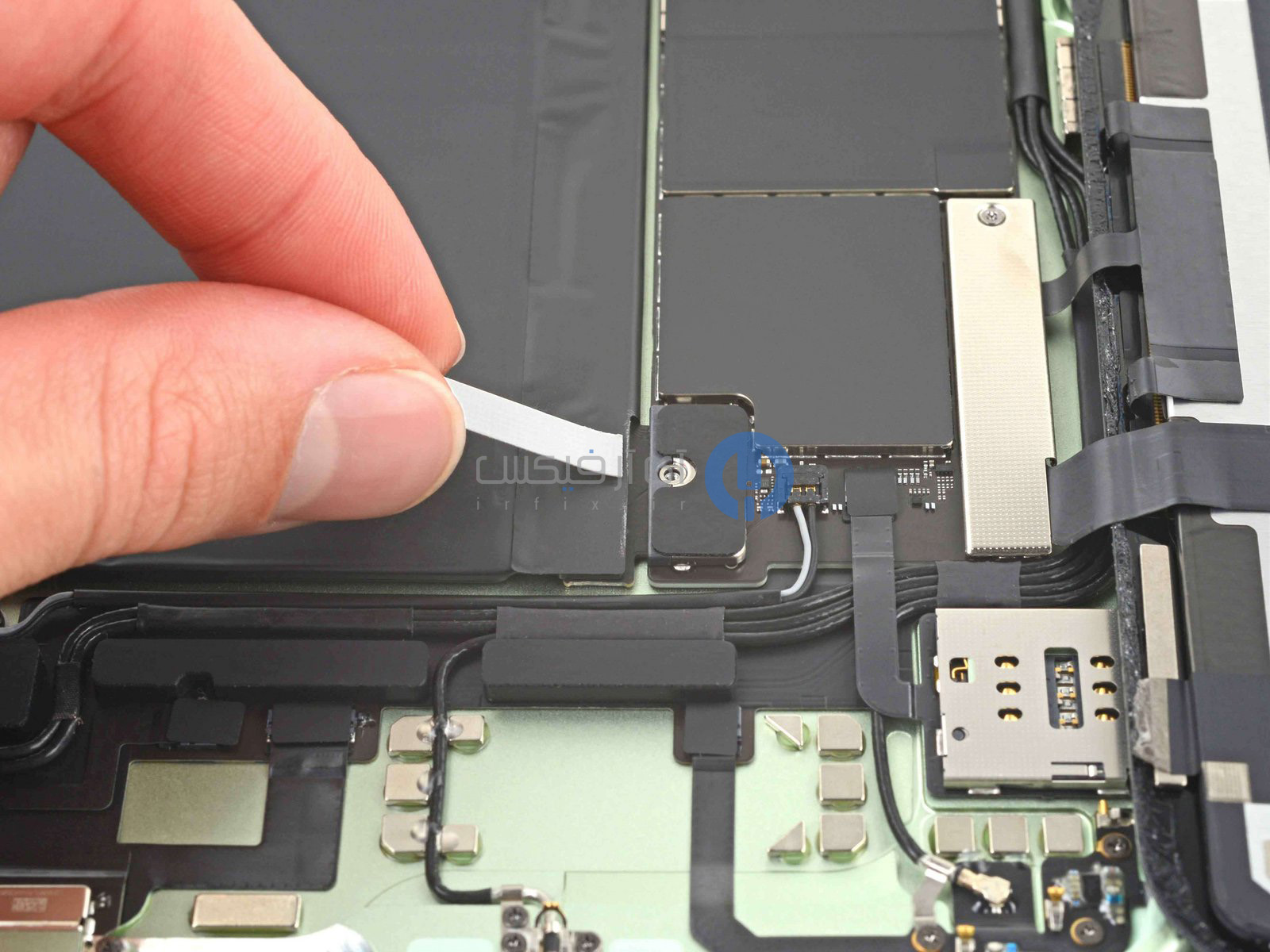

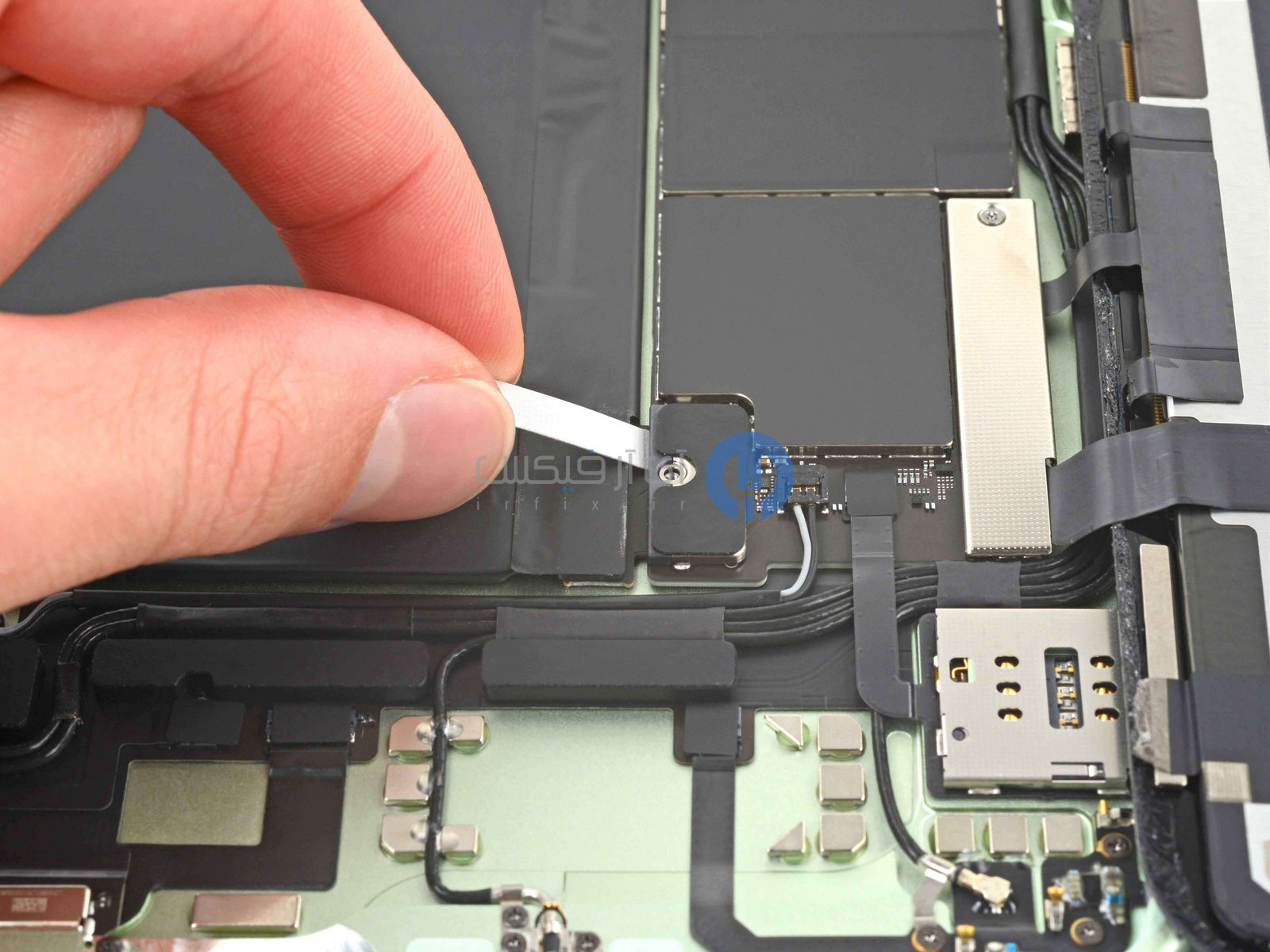

نوارها را زیر دو طرف کانکتور باتری تا جایی که میروند داخل کنید.

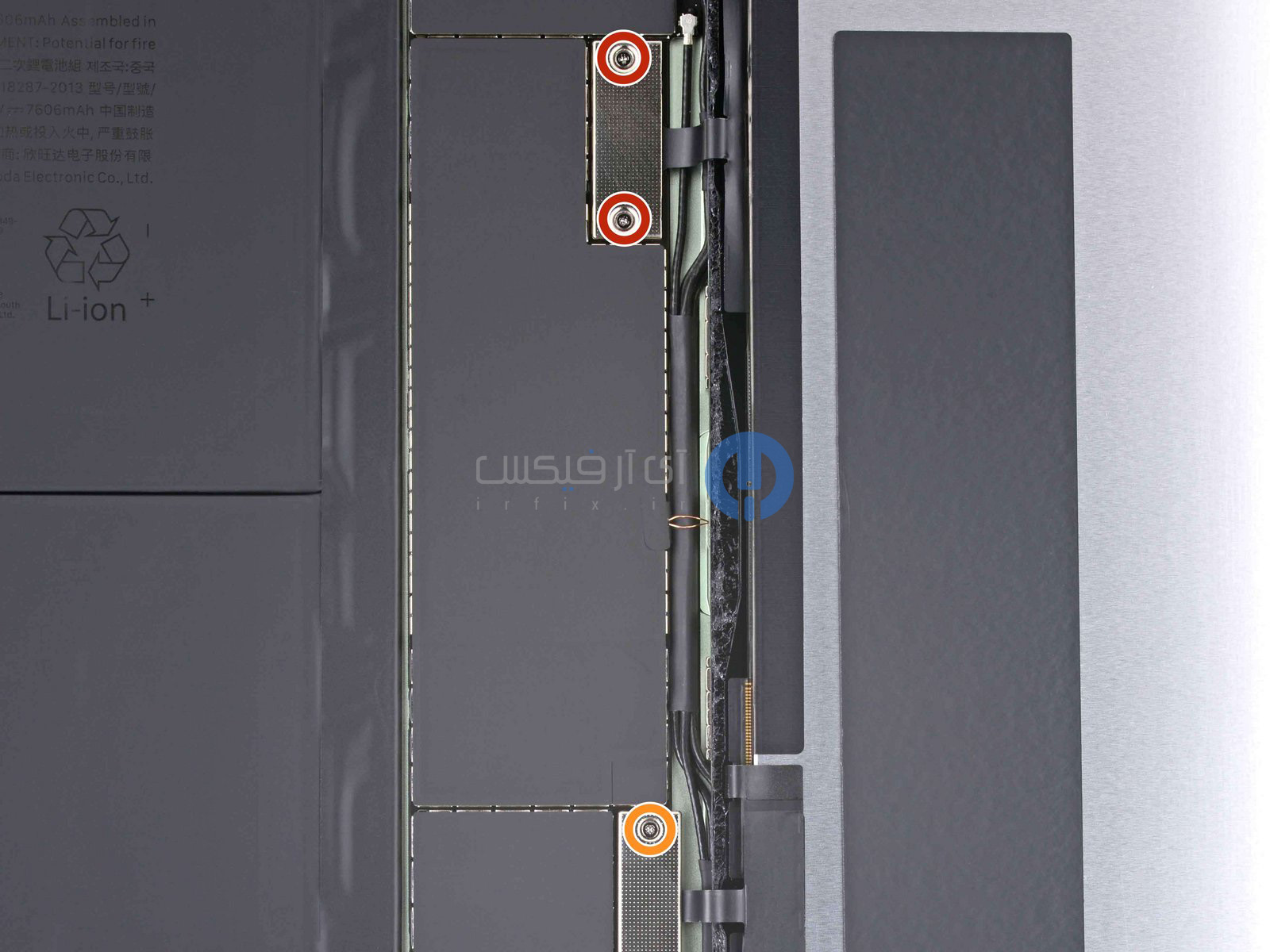

مرحله 20 : براکت¬های کابل دیجیتایزر و کابل صفحه¬ی نمایش را باز کنید
-

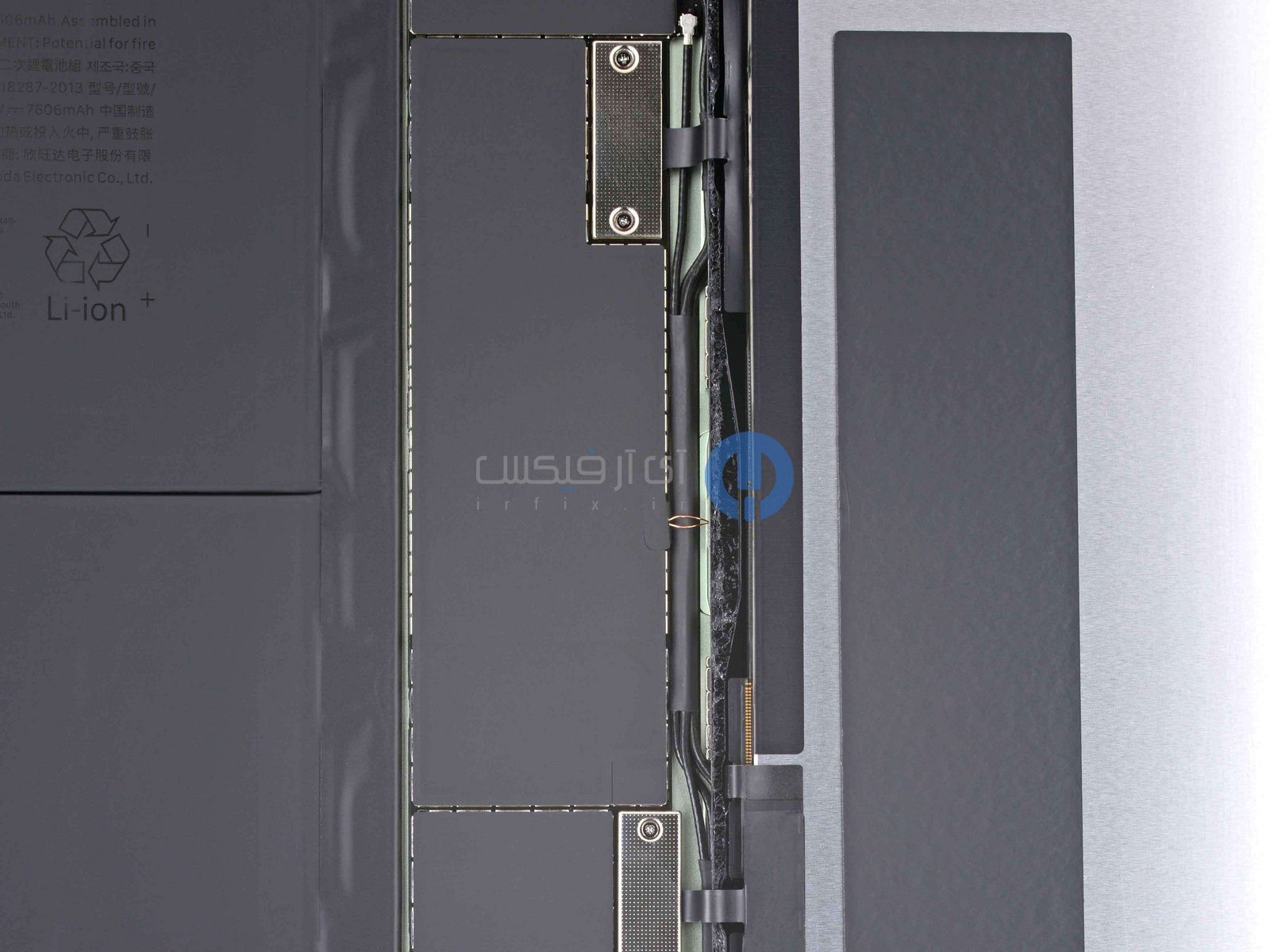

با استفاده از پیچگوشتی چهارسو، سه عدد پیچی که براکتهای کابل دیجیتایزر و کابلهای صفحهی نمایش را در جایشان محفوظ کردهاند باز کنید:
-
دو عدد پیچ ۱.۱ میلیمتری (رنگ قرمز)
-
یک عدد پیچ ۱.۵ میلیمتری (رنگ نارنجی)

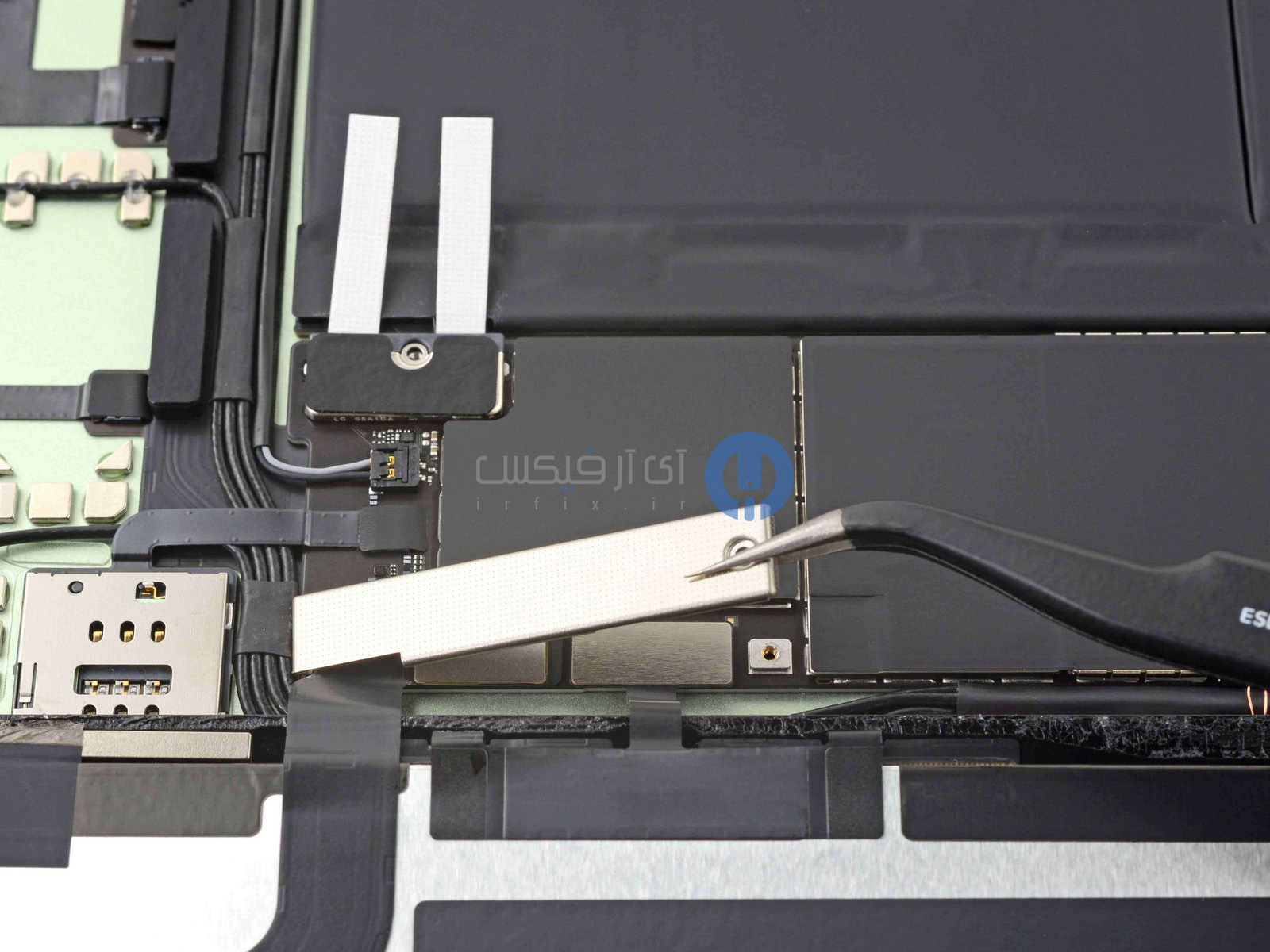

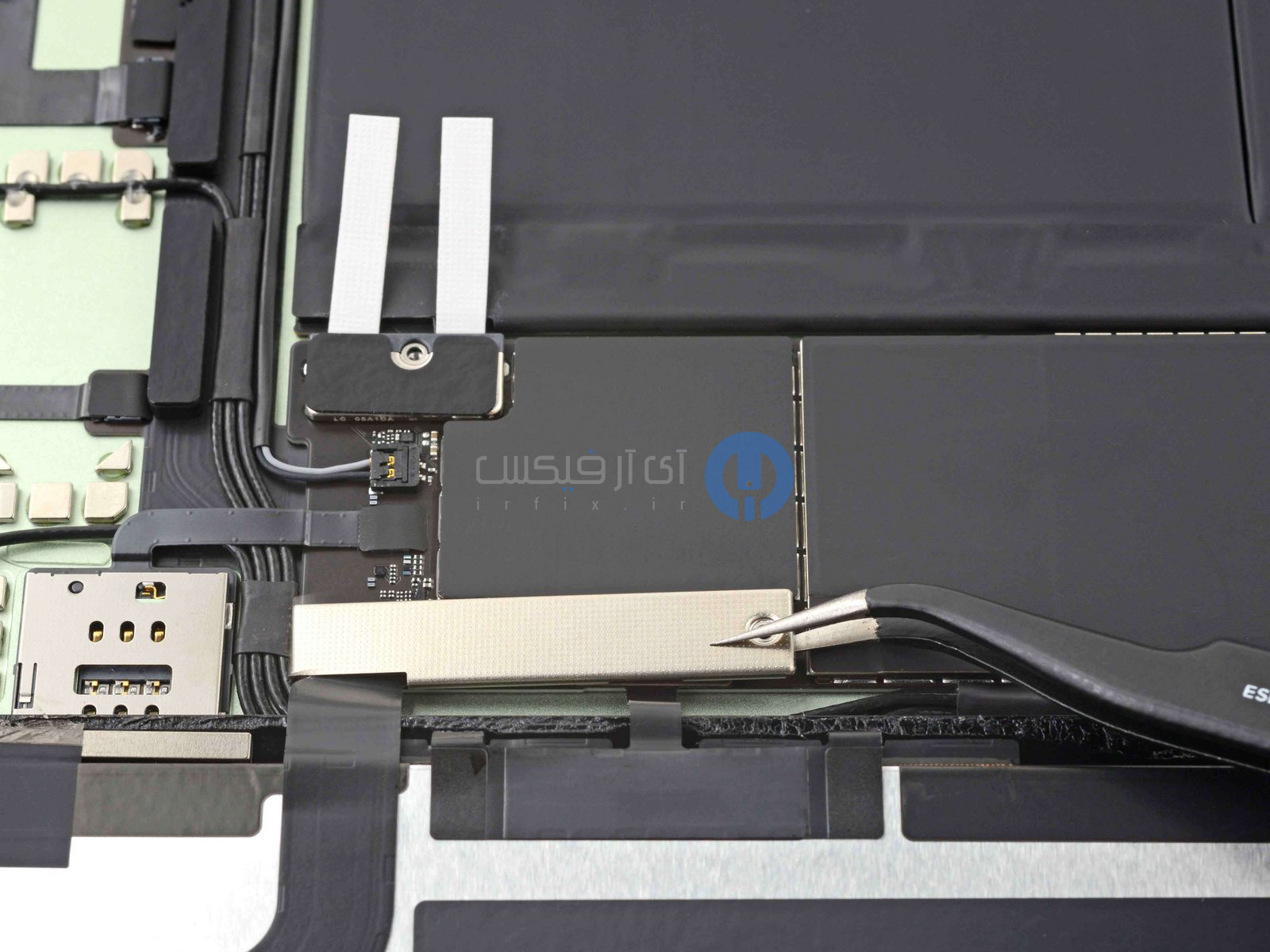

مرحله 21 : براکت کابل صفحه¬ی نمایش را باز کنید
-
براکت کابل صفحهی نمایش توسط یک چفت کوچک در قسمت پایینی در جایش نگهداشتهشدهاست.
-
با پنس یا انگشتانتان براکت را دربیاورید.
مرحله 22 : براکت کابل دیجیتایزر را دربیاورید
-

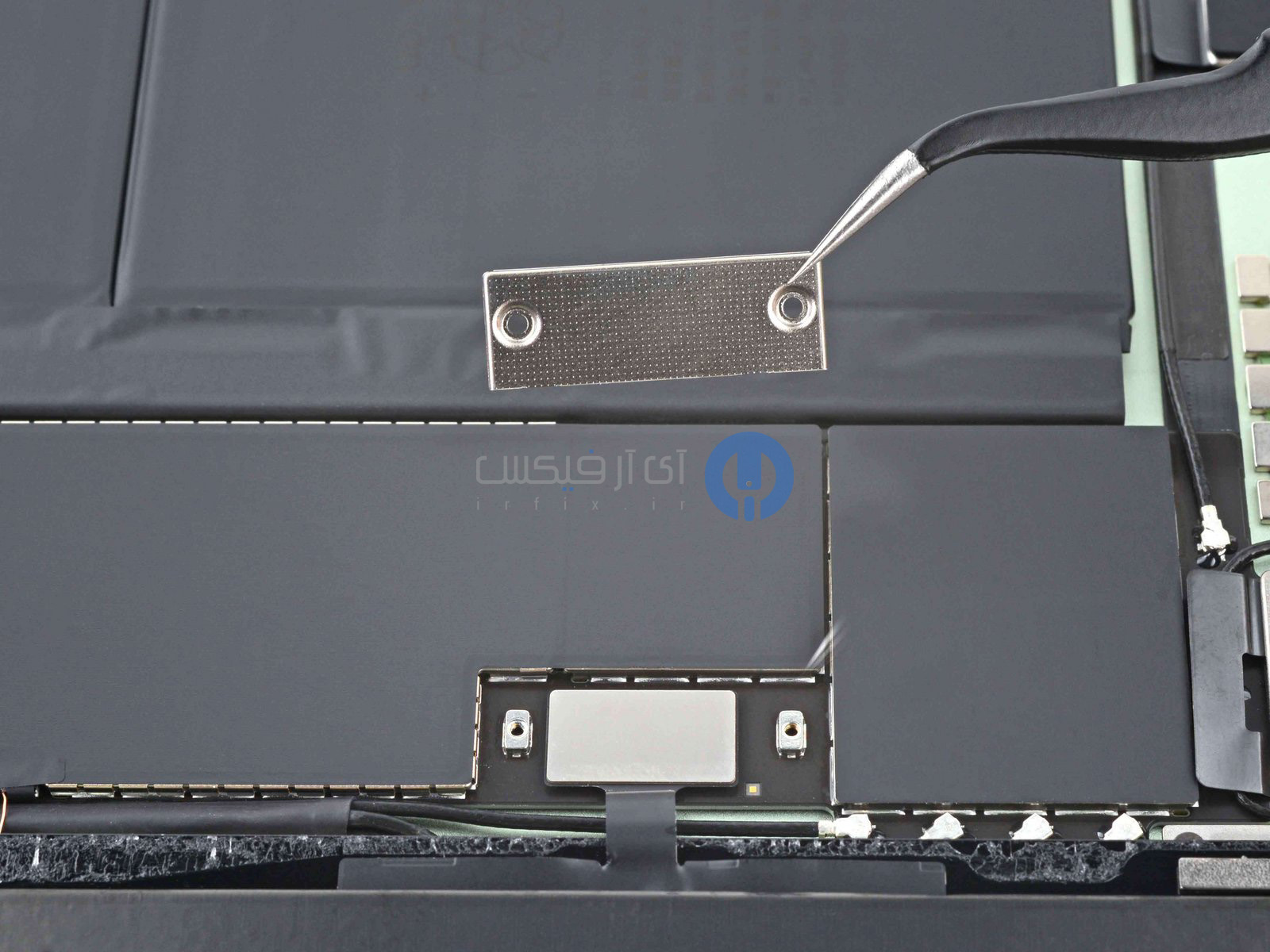

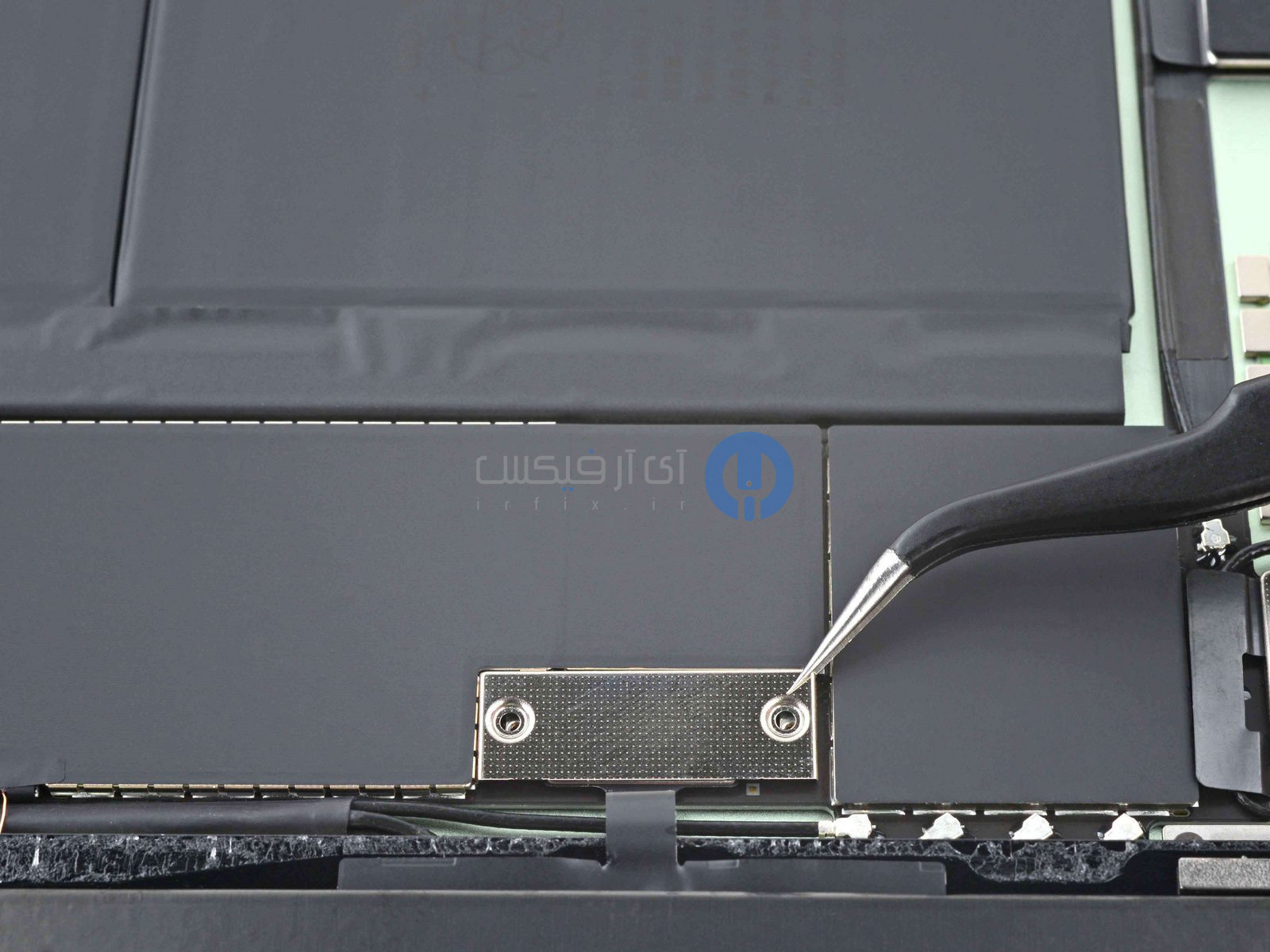

با پنس یا انگشتانتان براکت کابل دیجیتایزر را دربیاورید.

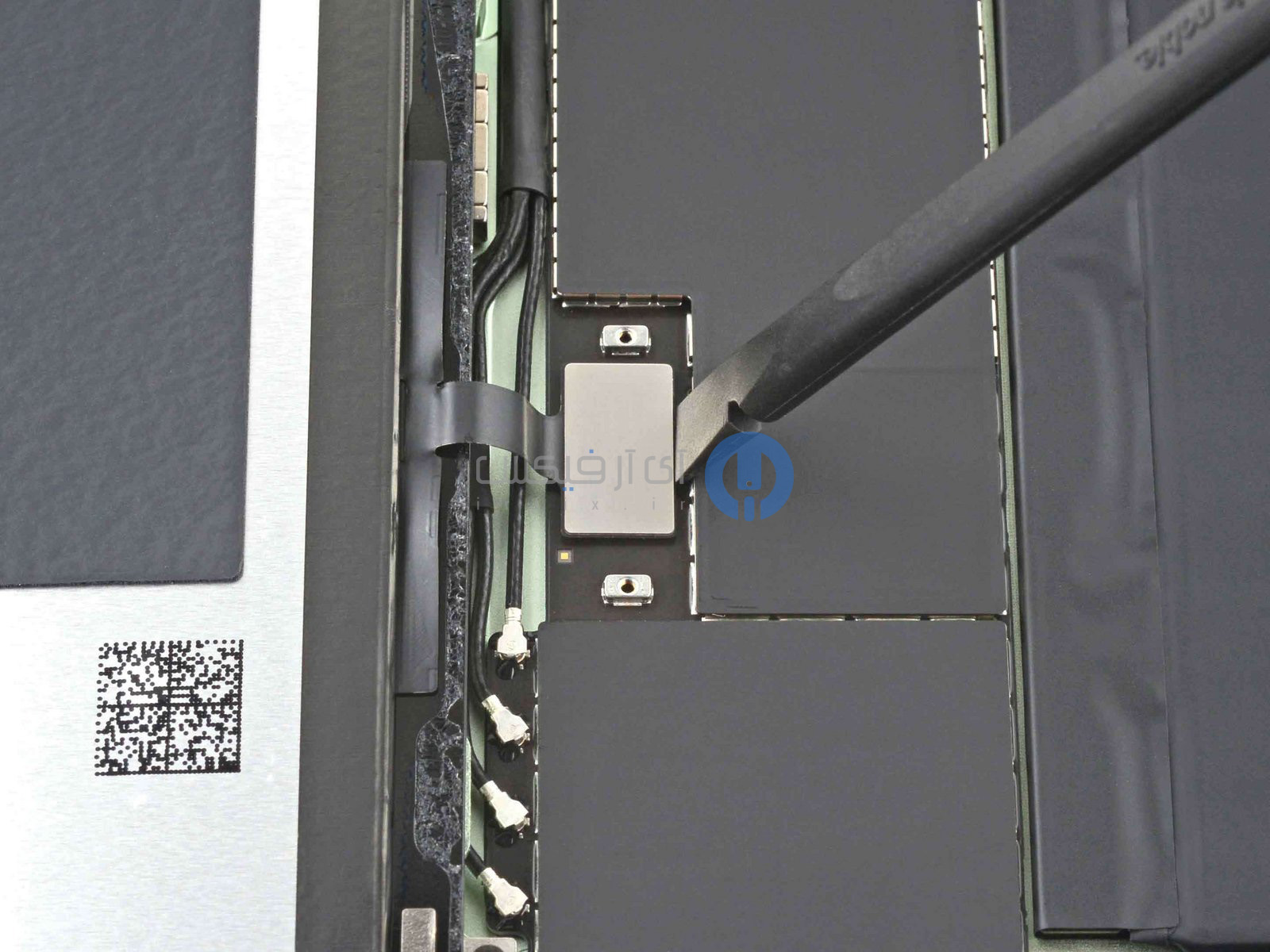

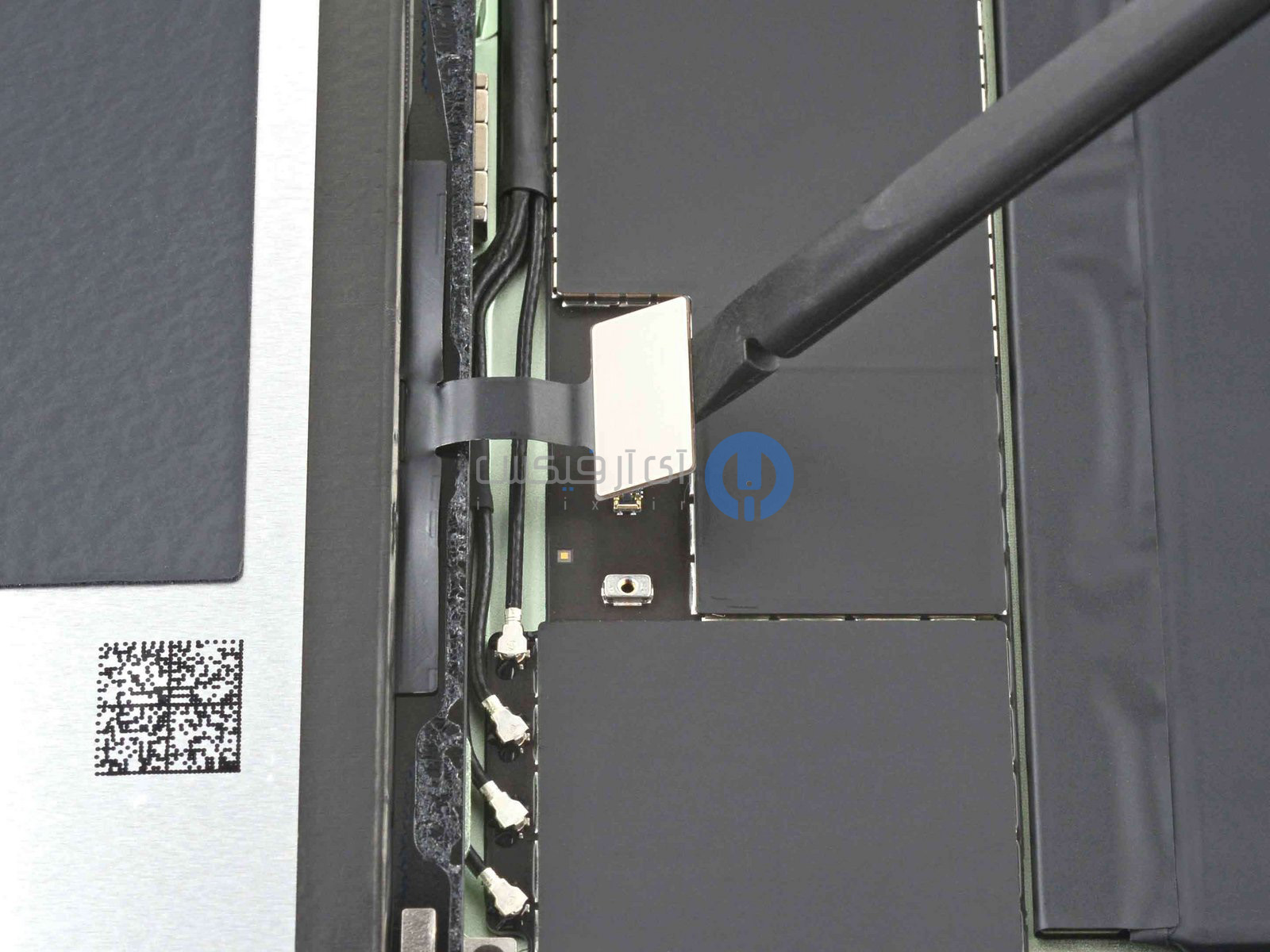

مرحله 23 : اتصال کابل¬های صفحه¬ی نمایش را قطع کنید
-

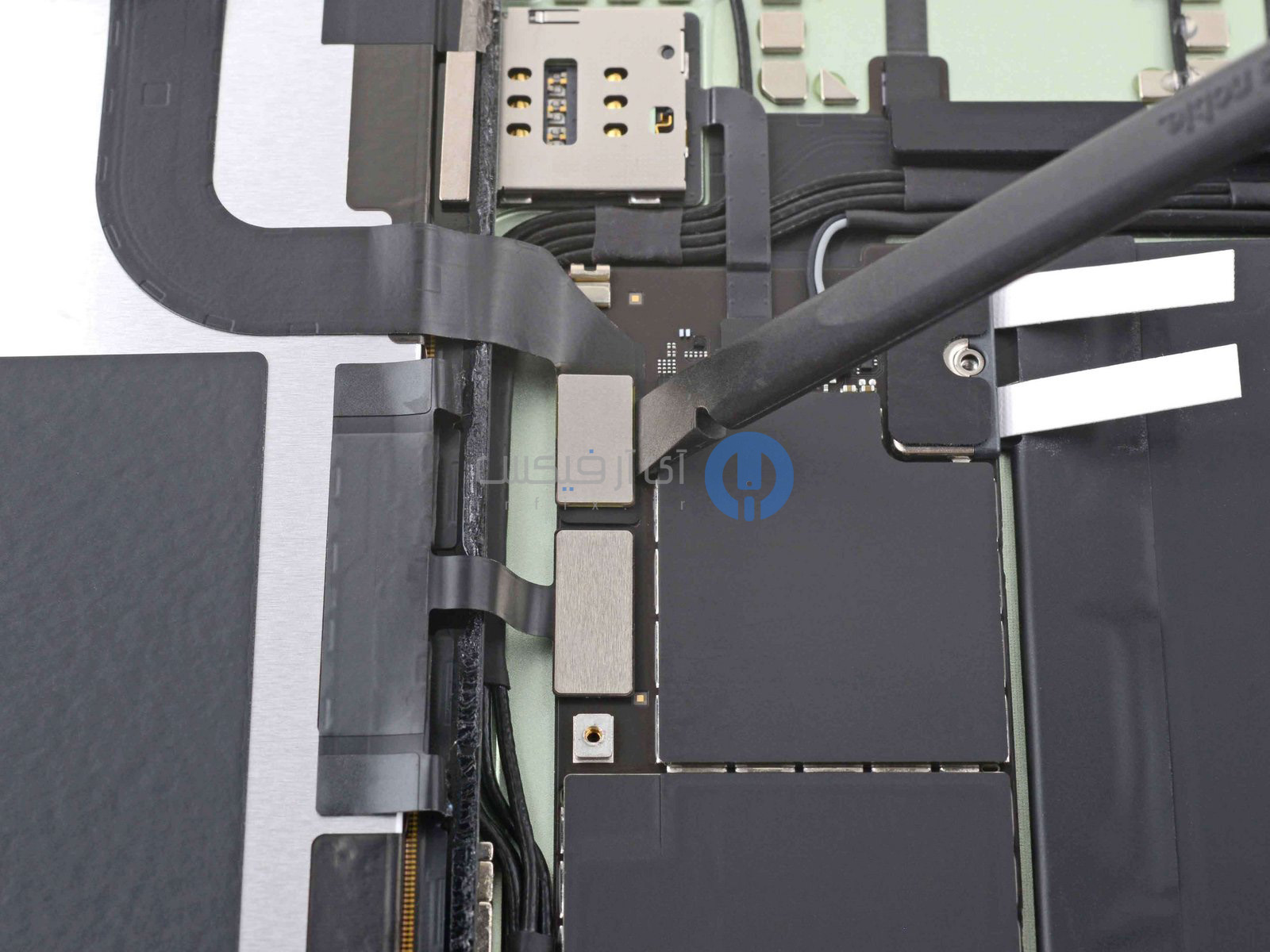

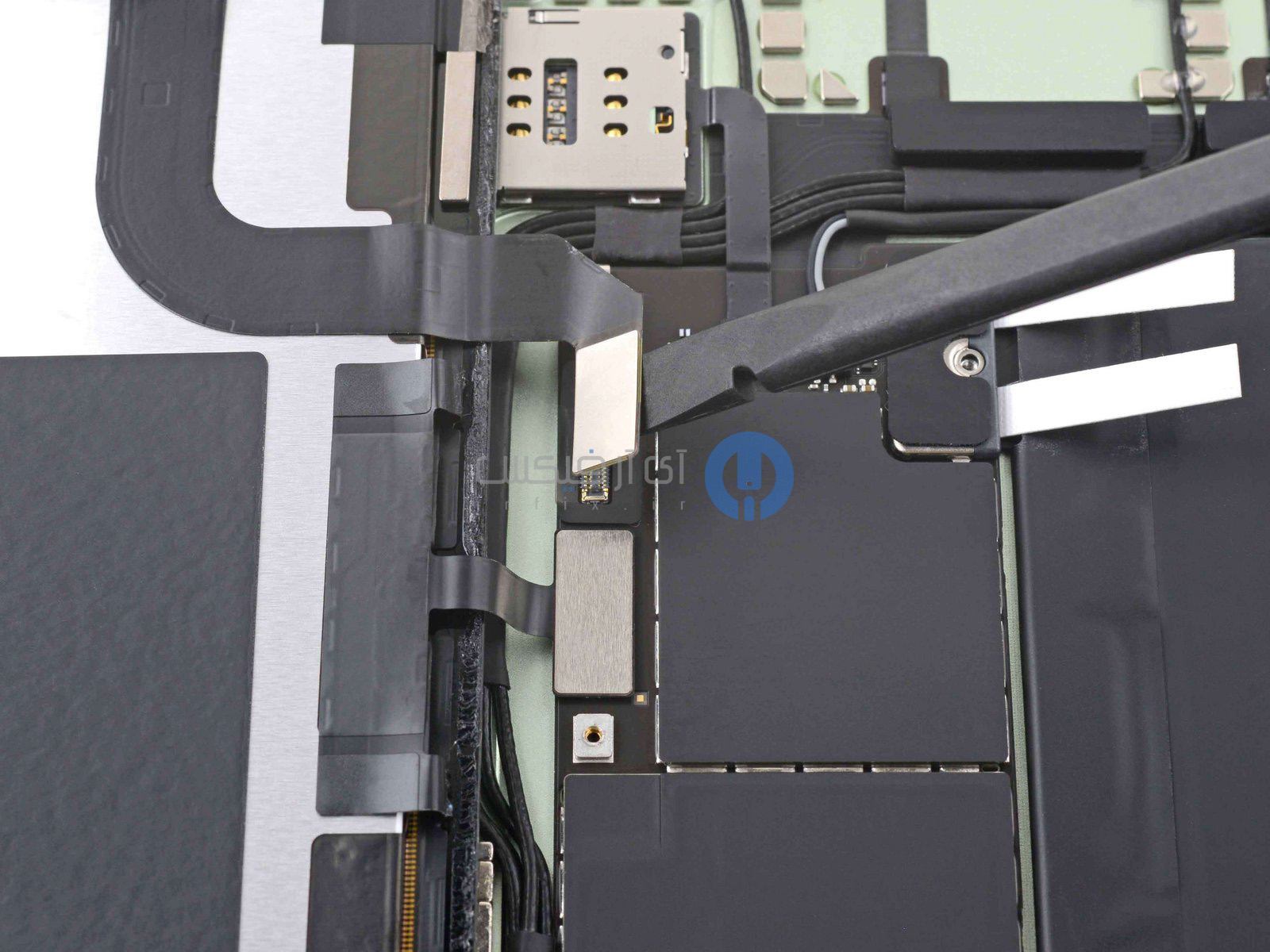

با طرف مسطح قلم اسپاتول اتصال کابلهای صفحهی نمایش را با بلند کردن کانکتورهای پرسی آنها قطع کنید.
-
برای اتصال مجدد کانکتورهای پرسی مانند این، ابتدا آن را تراز کرده و سپس یک طرف آن را فشار دهید تا با صدای کلیک در جایش چفت شود و همین کار را برای طرف دیگر نیز تکرار کنید. به هیچ وجه وسط آن را به سمت پایین فشار ندهید. در صورتی که کانکتور هم تراز نشده باشد، ممکن است پیچ ها و اتصالات خم شوند و آسیب دائمی ببینند.
مرحله 24 : اتصال کابل دیجیتایزر را قطع کنید
-
مرحلهی قبل را برای کابل دیجیتایزر نیز تکرار کنید.
مرحله 25 : صفحه¬ی نمایش را دربیاورید.
-

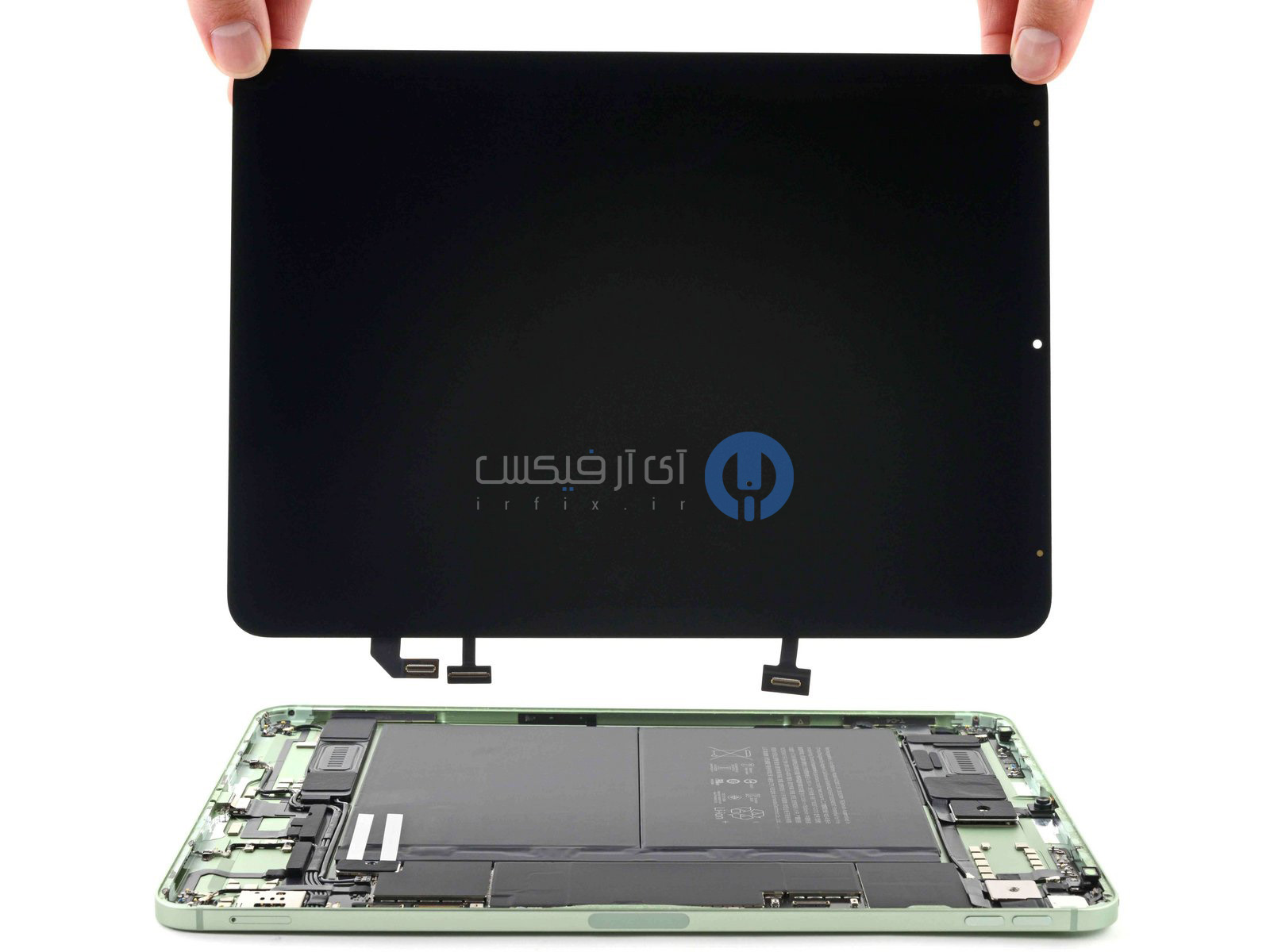

حاشیهی سمت چپ صفحهی نمایش را گرفته و آن را جدا کنید.
-
هنگام سرهمبندی دستگاه، قبل از نصب مجدد صفحهی نمایش، هرگونه چسبی که بر روی قاب باقیمانده و تمامی قسمتهای چسبخورده را با استفاده از ایزوپروپیل الکل با غلظت بالای ۹۰ درصد و پارچهی بدون پرز تمیز کنید. این امر به آمادهسازی دستگاه آیپد برای اعمال چسب جدید و چسبیدن اتصالات به صورت مناسب و قوی کمک میکند.
-
اگر قصد دارید که از همان صفحهی نمایش قبلی استفاده کنید، هرگونه چسب باقیمانده را از پشت آن پاک کرده و قسمتهای چسبخورده را با ایزوپروپیل الکل تمیز کنید.
